SYIL x Siemens SINUMERIK
De SYIL D6 is standaard uitgerust met de Siemens SINUMERIK 828D besturing. Met zijn unieke CNC-prestaties stelt de SINUMERIK 828D besturing de norm voor productiviteit bij het frezen op SYIL machines. Met de nieuwe SINAMICS aandrijvingen en SIMOTICS motion control motoren is de SINUMERIK 828D nu nog productiever. De robuuste hardwarearchitectuur en intelligente besturingsalgoritmen zorgen samen met de hoogwaardige aandrijf- en motortechnologie voor maximale dynamiek en precisie tijdens de bewerking.
.png?width=5760&name=Mask%20group%20(22).png)

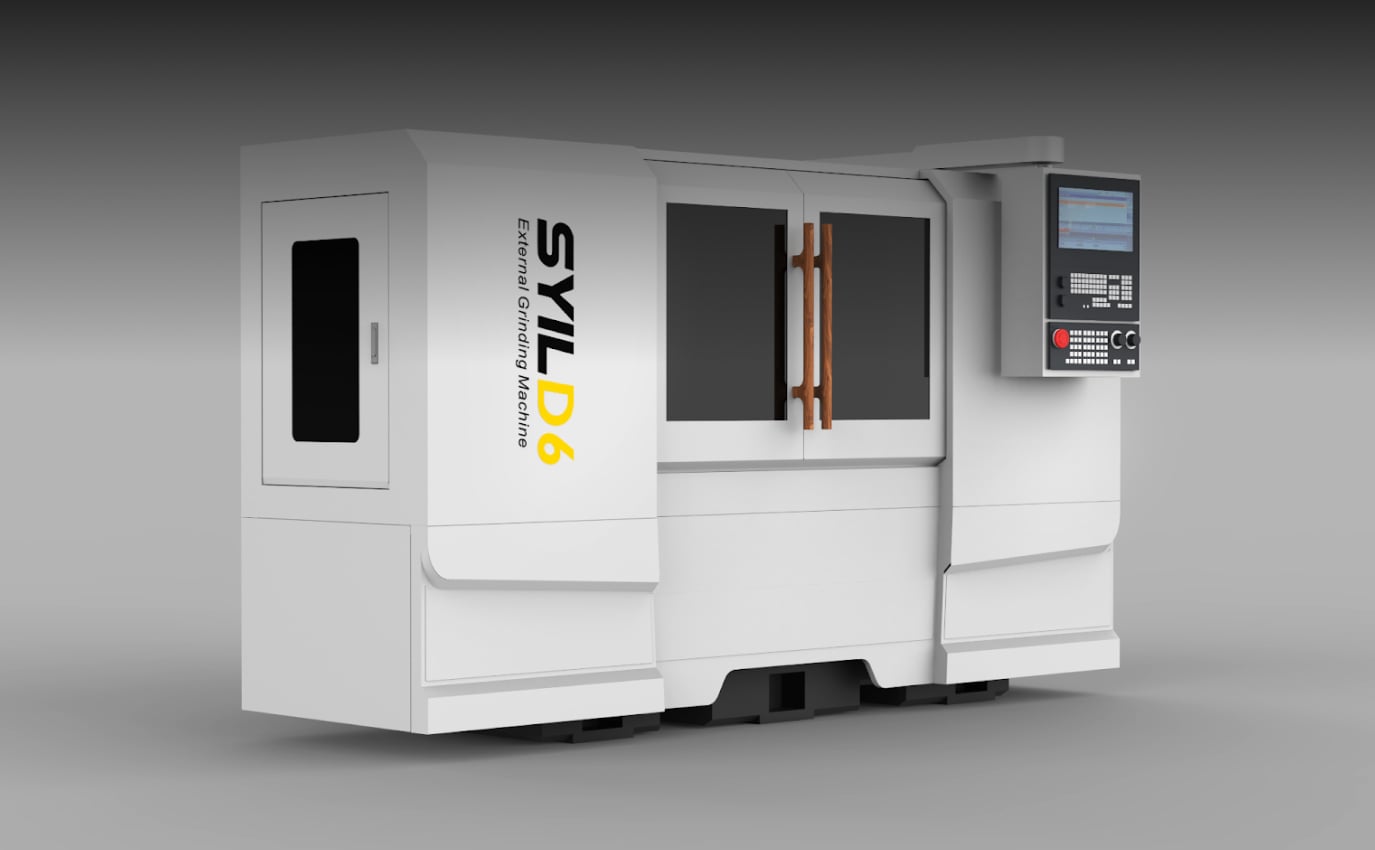

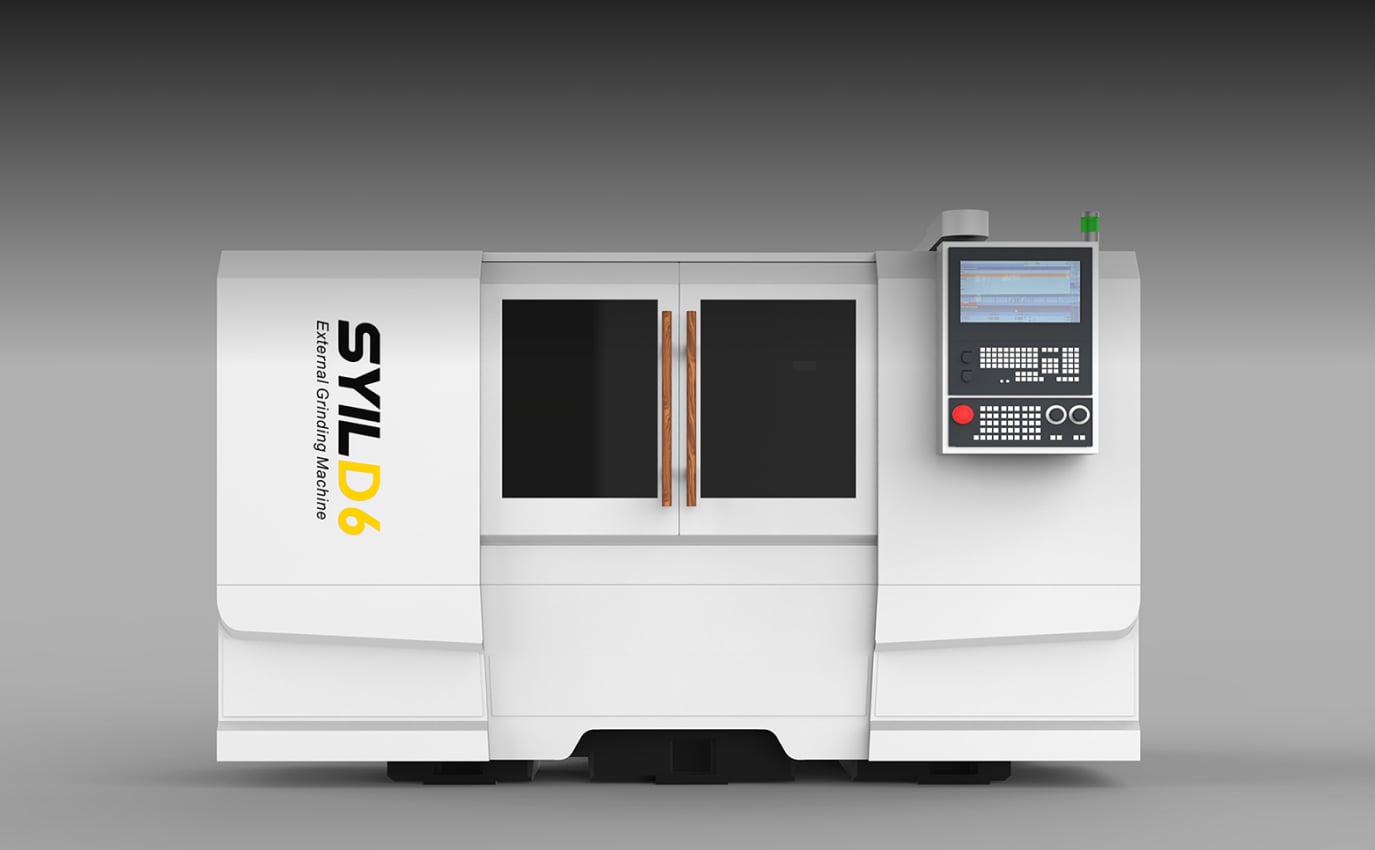

SYIL D6
Aangedreven door de beste ingebouwde componenten
.jpg?width=5760&name=image%20(36).jpg)
%20(1).png?width=5760&name=image%20(37)%20(1).png)
Beste CNC slijpmachine in zijn klasse

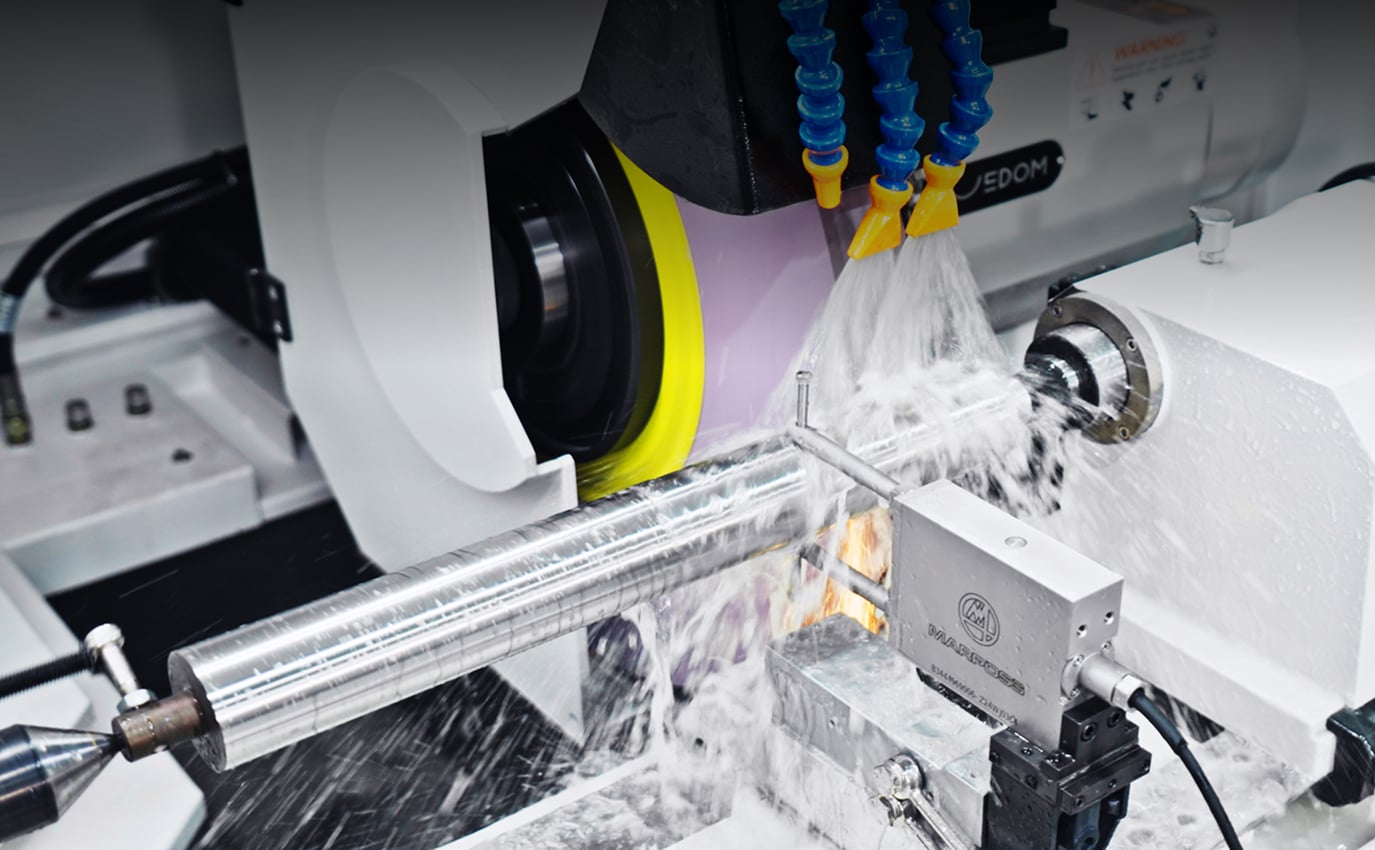

De D6 is een machine die ontworpen is voor uitwendig rondslijpen van precisieassen. Deze serie biedt uitstekende flexibiliteit en prestaties en is bij uitstek geschikt voor kleinere componenten zoals stempels, assen en chirurgische apparatuur.
Met zijn uitstekende prijs-kwaliteitverhouding is het de ideale keuze voor zowel flexibele eenmalige productie in kleine werkplaatsen als efficiënte productie in grote volumes bij grootschalige bewerkingen. Compact in ontwerp, veelzijdig in gebruik en intuïtief te bedienen, de D6 universele rondslijpmachine levert uitstekende precisie en maximale productiviteit.
Technische specificaties
D6
D7
D10
Werkcapaciteit
Zwenkdiameter (mm)
350
350
350
Max. Diameter slijpen (mm)
330
330
330
Max. Maallengte (mm)
600
750
1000
Afstand tussen middelpunten (mm)
650
800
1050
Max. Gewicht van werkstuk tussen centra (kg)
60 (zonder middensteun)
80 (zonder middensteun)
120 (zonder middensteun)

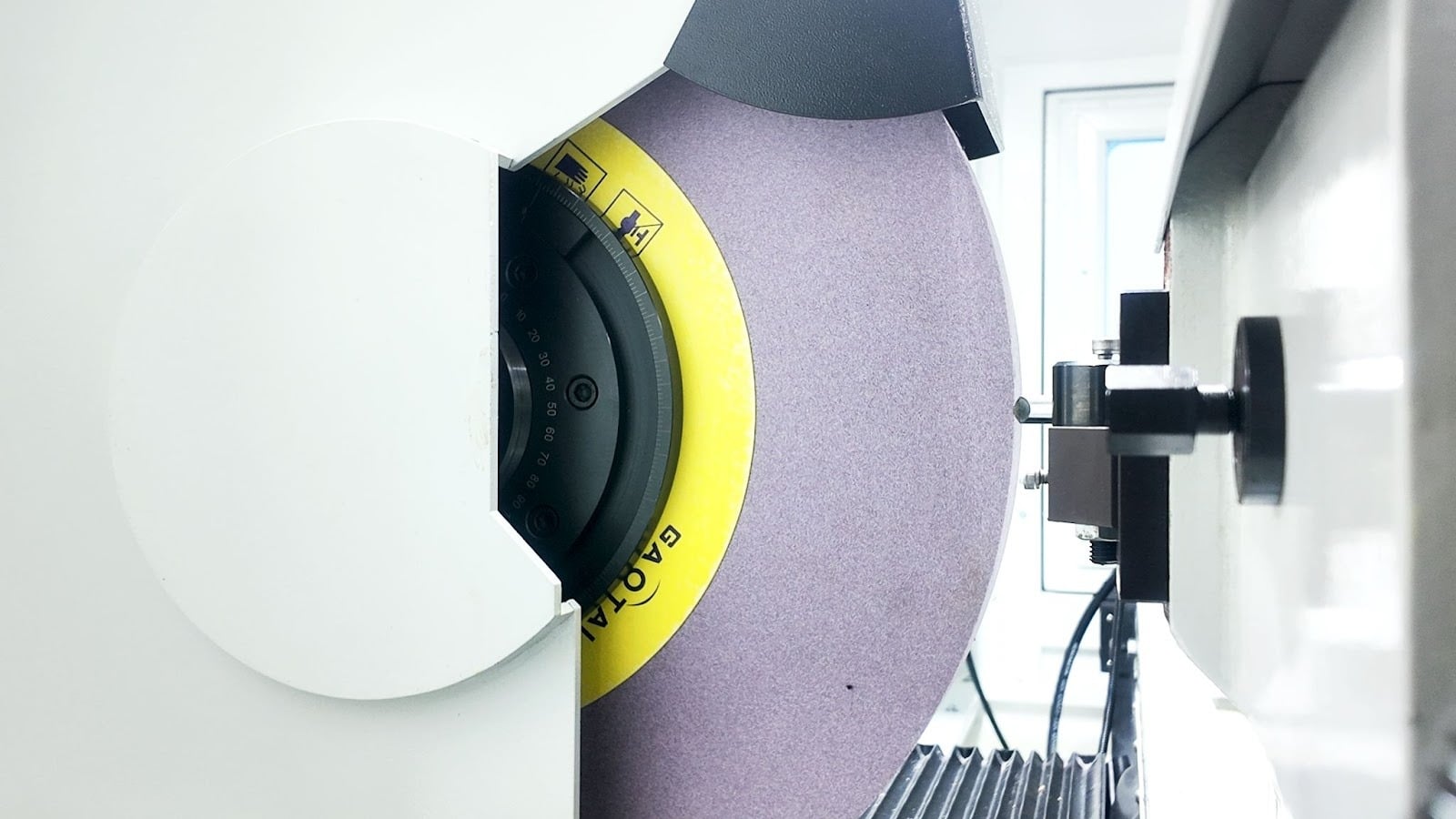

Kop van slijpschijf
Afmetingen slijpschijf (Buiten x dikte x binnen ) mm
610 x (25~100) x 203,2
610 x (25~100) x 203,2
610 x (25~100) x 203,2
Vermogen spindelmotor (Kw)
11
11
11
Snijsnelheid van de slijpschijf (m/s)
60 (optioneel 100)
61 (optioneel 100)
62 (optioneel 100)
Afmetingen spindelas (mm)
67
67
67
Type aslager
Lagertype (optioneel riemtype)
Lagertype (optioneel riemtype)
Lagertype (optioneel riemtype)

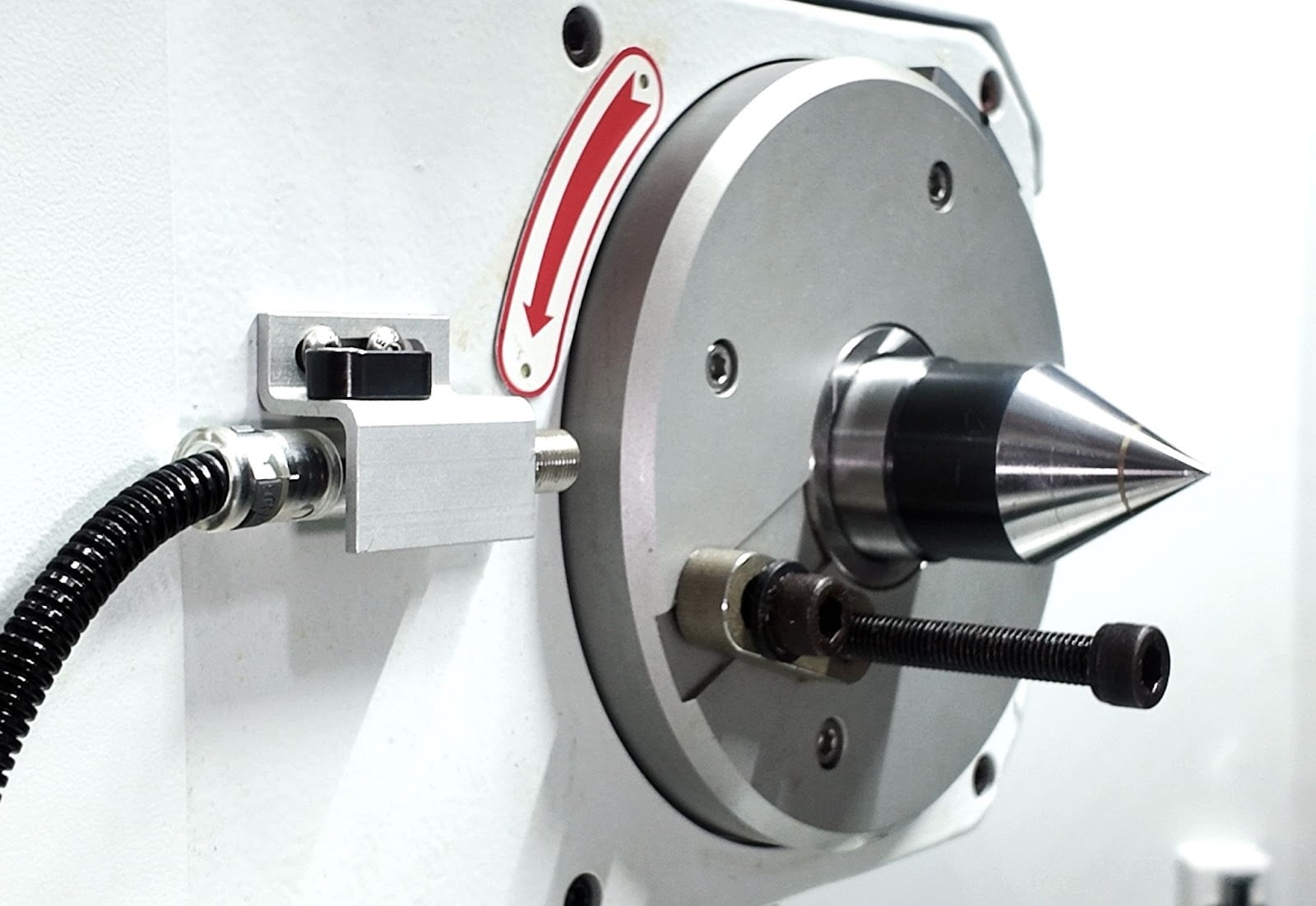

Werkkop
Type
Vast centrum/Live centrum
Vast centrum/Live centrum
Vast centrum/Live centrum
Midden taps
MT5
MT5
MT5
Spiltoerental (tpm)
10~1000
10~1000
10~1000
Motorvermogen (kW)
2
2
2.5
Achterklauw
Midden taps
MT4
MT4
MT4
Diameter huls (mm)
58
58
58
Spindelverplaatsing (mm)
35
35
35
X-as slijpschijfslede
Tafelverplaatsing (mm)
400
400
400
Snelvoersnelheid (m/min)
16
16
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Voedingsmodus van slijpschijf
Plunge / Hoekig
Plunge / Hoekig
Plunge / Hoekig
X-as servomotor (kW)
2.2
2.2
2.2
Slijpschijf dia
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Z-as slijpwielslede
Tafelverplaatsing (mm)
700
850
1300
Snelvoersnelheid (m/min)
16
16
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z-as servomotor (kW)
2.2
2.2
2.2
Tabelschuif
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Rotatiehoek bank (graden rechtsom/linksom)
4 en 9
4 en 9
4 en 9
Universeel
Smeeroliepomp voor slijpschijfkop (kW)
0.18
0.18
0.18
Pomp voor slijpvloeistof (kW)
0.18
0.18
0.18
Oliepomp geleiden (W)
25
25
25
Capaciteit olietank slijpschijfkop (L)
30
30
30
Maalvloeistoftankinhoud (L)
120
120
120
Inhoud olietank (L)
8 (Fulltime smering)
8 (Fulltime smering)
8 (Fulltime smering)
Nettogewicht (kg)
5200
5500
6200
Afmetingen (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
