SYIL X7 kleine CNC machine

Klein formaat, grote voordelen

Asverplaatsingen van 400×300×380 mm
Gereedschapswisselaar met 16 posities
12.000 rpm BT30 spil
SCHNEEBERGER mineraalgietwerk

Offerte aanvragen

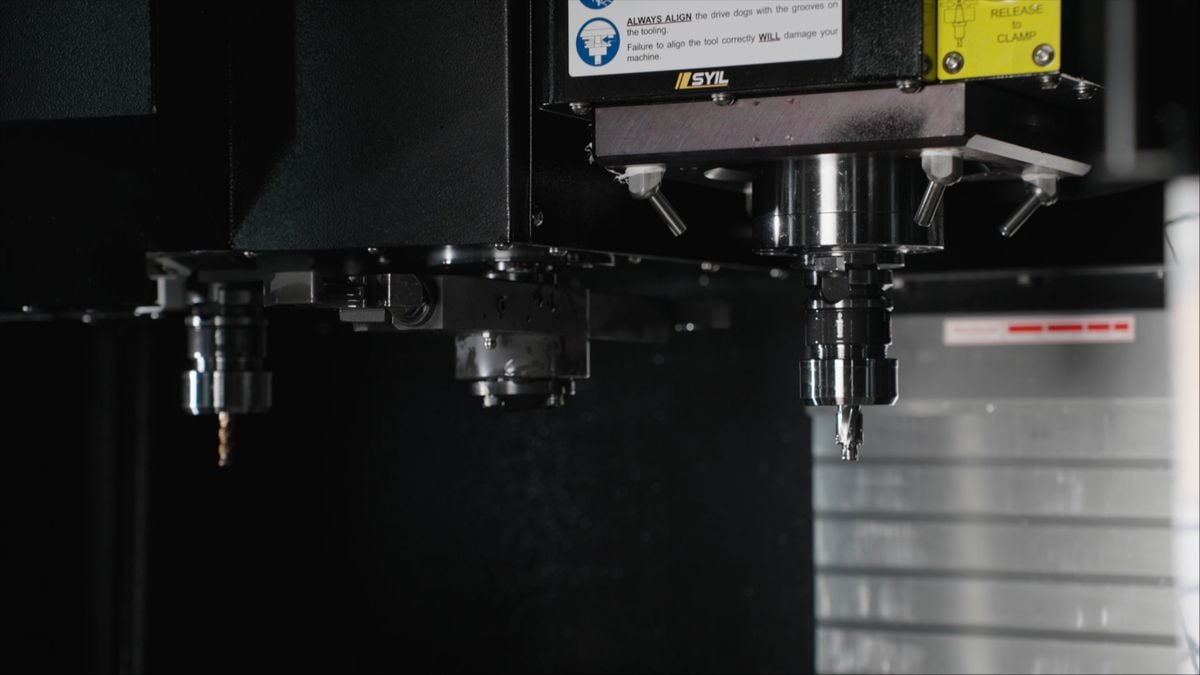

Table

Table size

27.56"×11.81" (700×300 mm)

T-slots (number×size×distance)

0.12×0.55×3.94" (3×14×100 mm)

Max. table load

330 lb (150 kg)

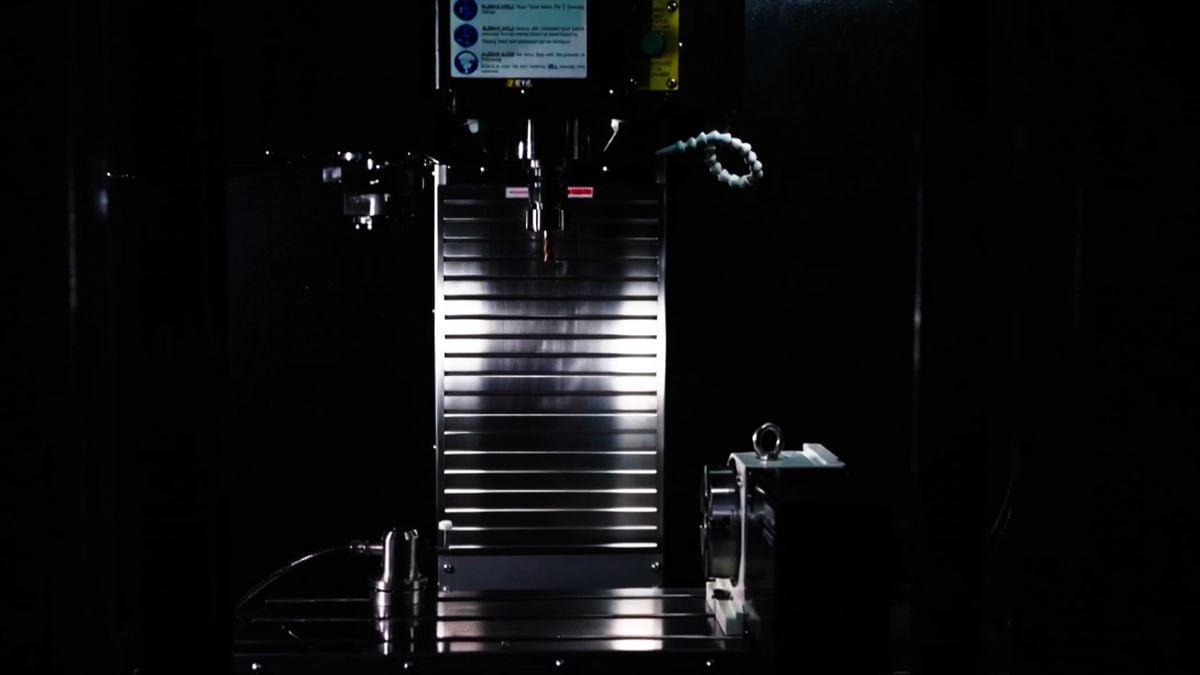

Travel

X travel

15.7″ (400 mm)

Y travel

11.8" (300 mm)

Z travel

14.9" (380 mm)

Distance between spindle end and tabletop

5.9"- 20.8" (150-530 mm)

Distance between spindle and column surface

14" (358 mm)

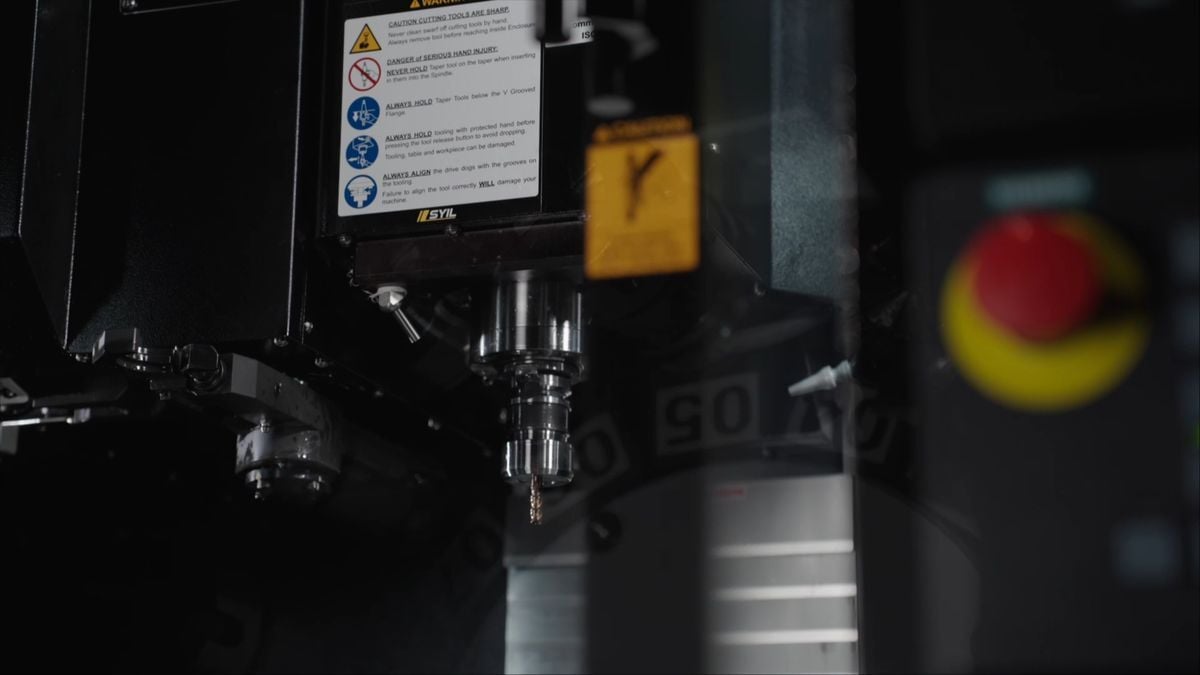

Spindle

Spindle Nose

BT30

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt

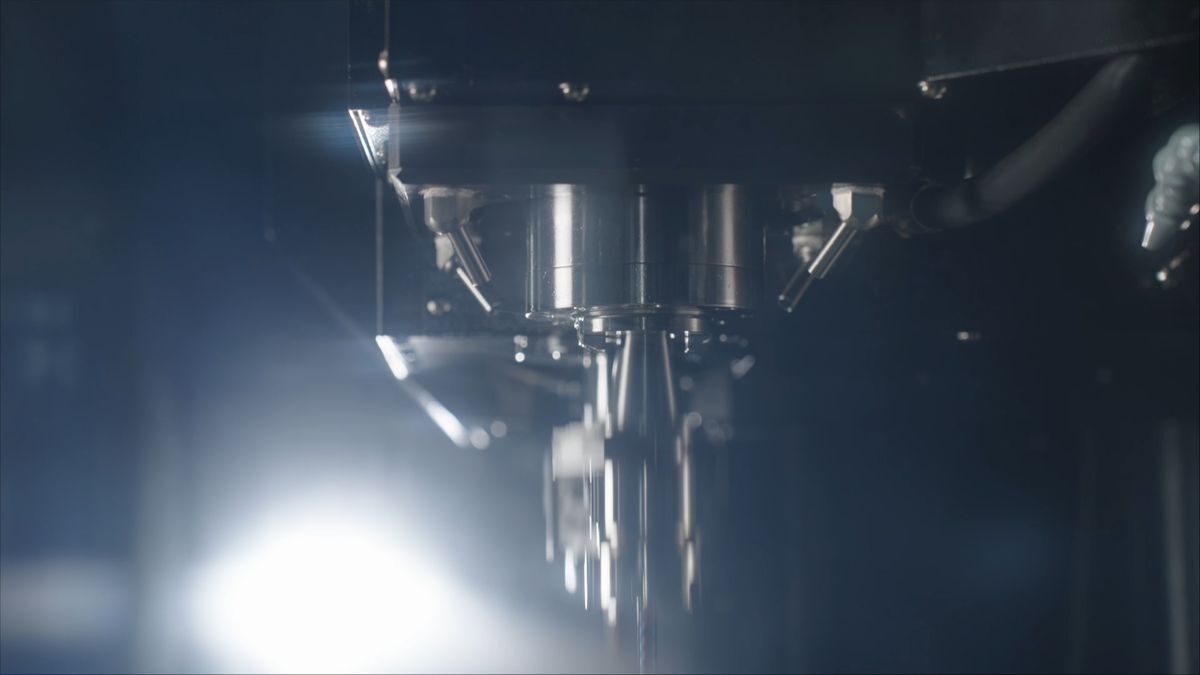

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

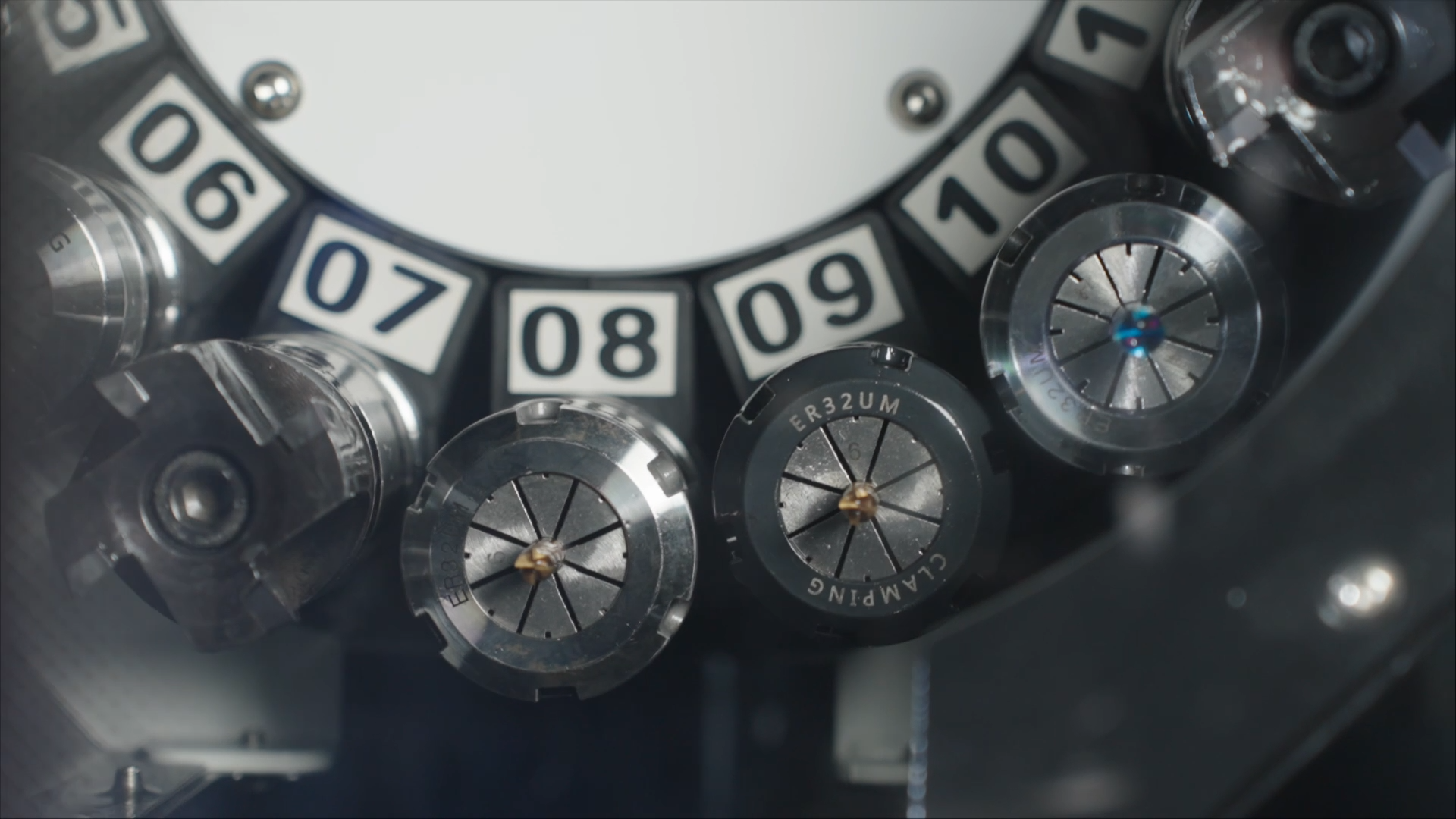

Auto Tool Changer

Tool Type

Umbrella

Tool Storage Capacity

12 pcs

Max. Tool Diameter

2.4" (63 mm)

Max. Tool Length

7.8" (200 mm)

Max. Tool Weight:

6.6 lb (3 kg)

Tool to Tool

1.5 s

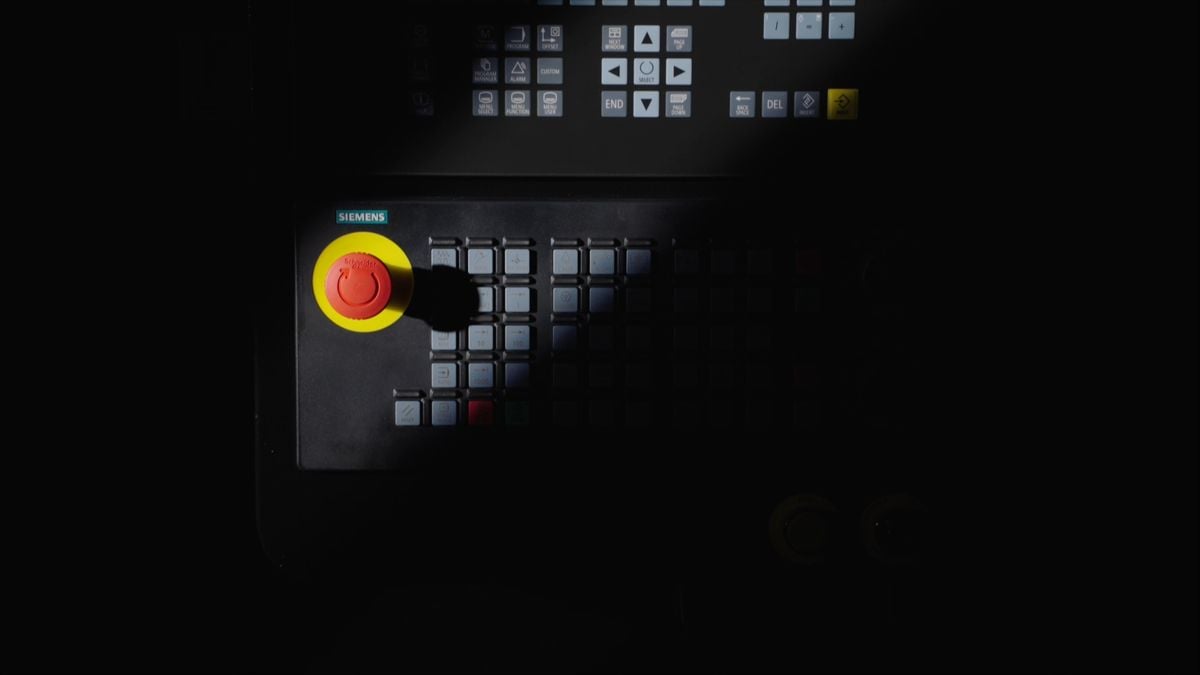

Power - Siemens 828

Spindle motor output (Rate/Max)

7.5/11 kW

Drive motors (X,Y,Z)

1.1/2.2/2.2 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

Power - Syntec

Spindle motor output (Rate/Max)

8.2/12 kW

Drive motors (X,Y,Z)

1.1/1.7/2.4 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

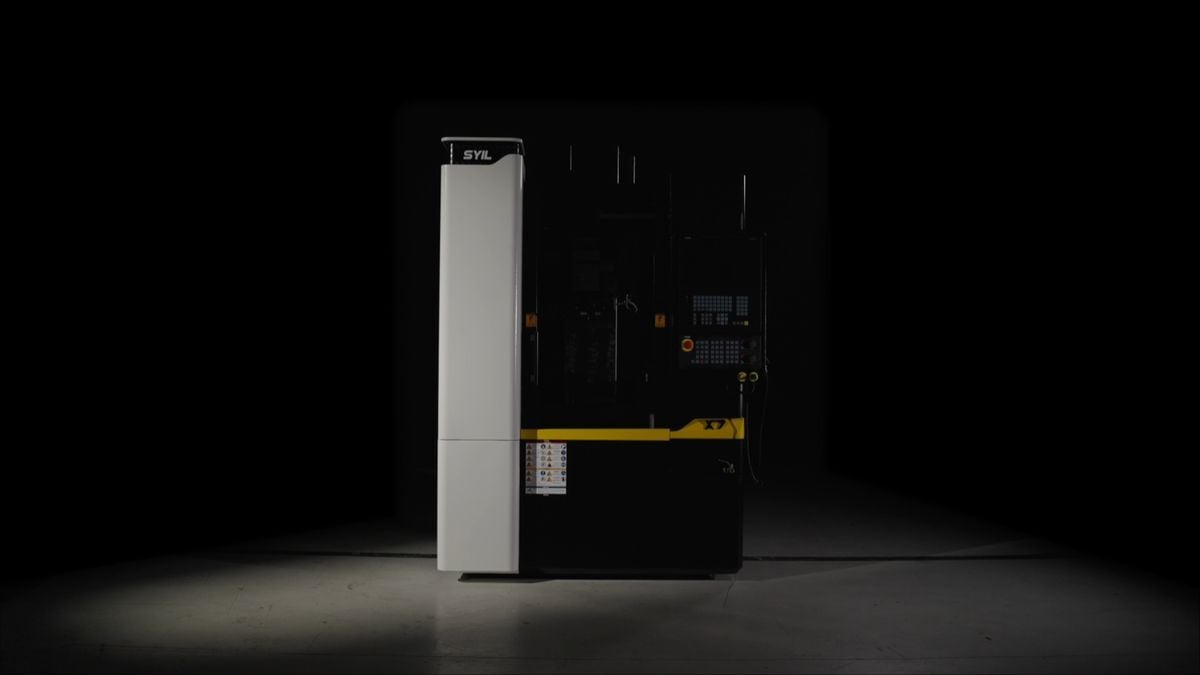

Machine Size and Weight

Floor size (L×W×H)

70.87 × 62.99 × 88.58" (1800×1600×2250 mm)

Weight

2200 kg

SYIL X7 - machinespecificaties

Verbeter uw productiviteitsniveaus met de compacte SYIL X7 CNC freesmachine

Offerte aanvragen

SYIL x Siemens

De SYIL X7 is standaard uitgerust met de Siemens SINUMERIK 828D besturing. Met zijn unieke CNC-prestaties stelt de SINUMERIK 828D besturing de norm voor productiviteit als het gaat om frezen op SYIL machines. Met de nieuwe SINAMICS aandrijvingen en SIMOTICS motion control motoren is de SINUMERIK 828D nu nog productiever. De robuuste hardwarearchitectuur en intelligente besturingsalgoritmen zorgen samen met de hoogwaardige aandrijf- en motortechnologie voor maximale dynamiek en precisie tijdens de bewerking.

Offerte aanvragen

SYIL X7

Aangedreven door de beste ingebouwde componenten

De beste CNC freesmachine in zijn klasse

De kleine SYIL X7 CNC-machine biedt een kleine voetafdruk met ongekende snelheid. Het biedt volledige CNC mogelijkheden in een compacte ruimte, waardoor een hoge verwerkingskwaliteit wordt gegarandeerd. Bovendien heeft deze efficiënt competente CNC-frees een betaalbare prijs. Vanwege zijn uitstekende competentie en hoge betaalbaarheid is het de juiste match voor alle CNC-verspaningen tegen lage eenheidskosten.



Schneeberger

Topprestaties met SCHNEEBERGER mineraalgietwerk

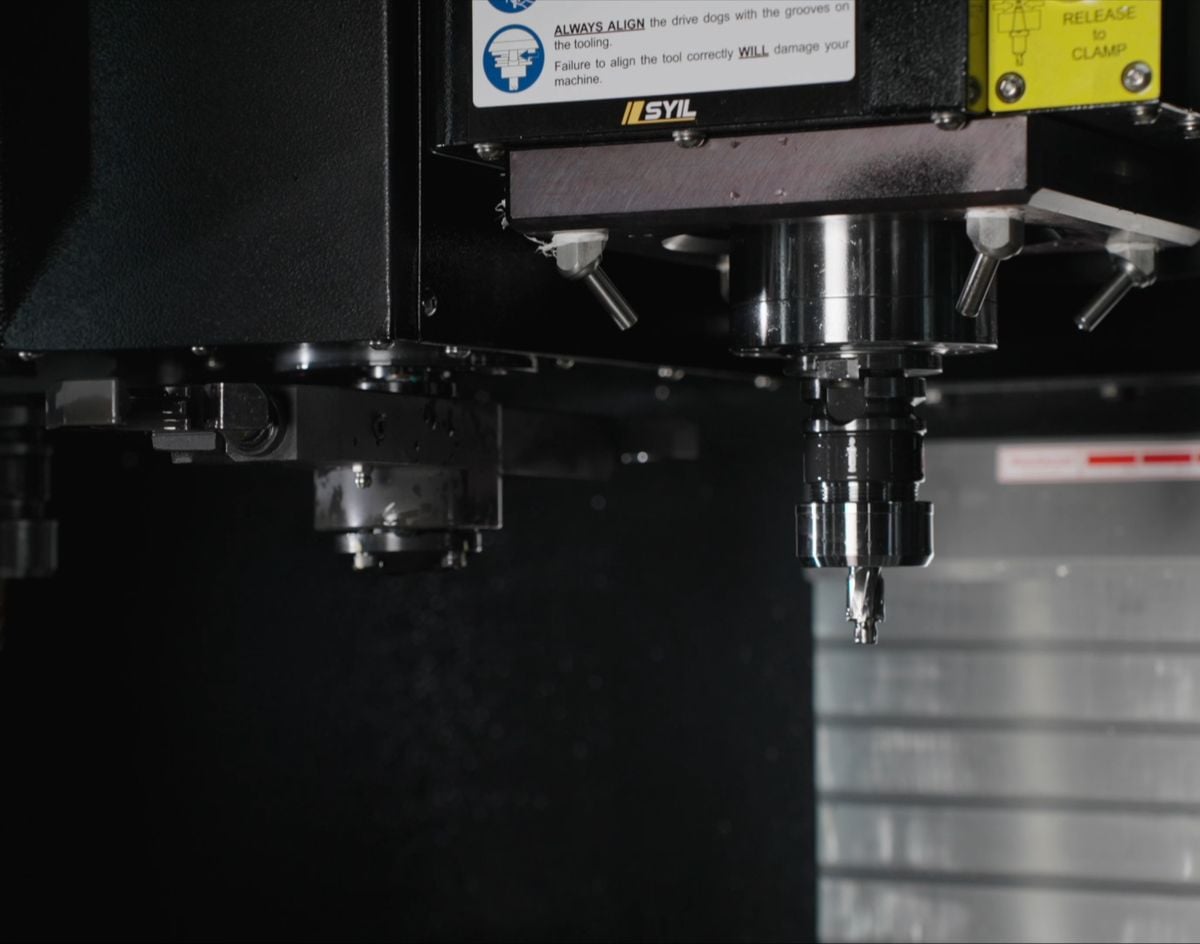

THK

Zeer nauwkeurige kogelomloopspindels en lineaire geleidingen

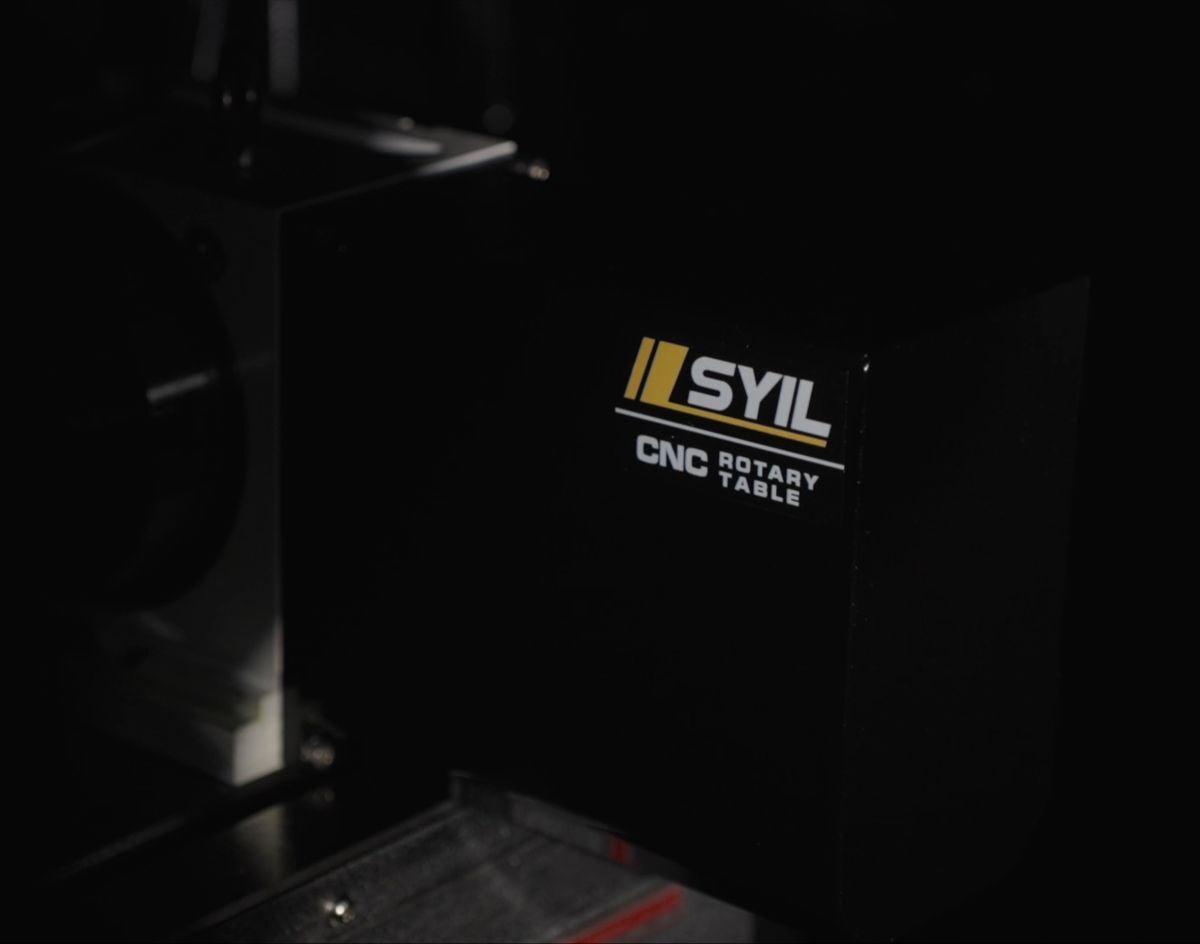

Vierde as

Optionele vierde as beschikbaar

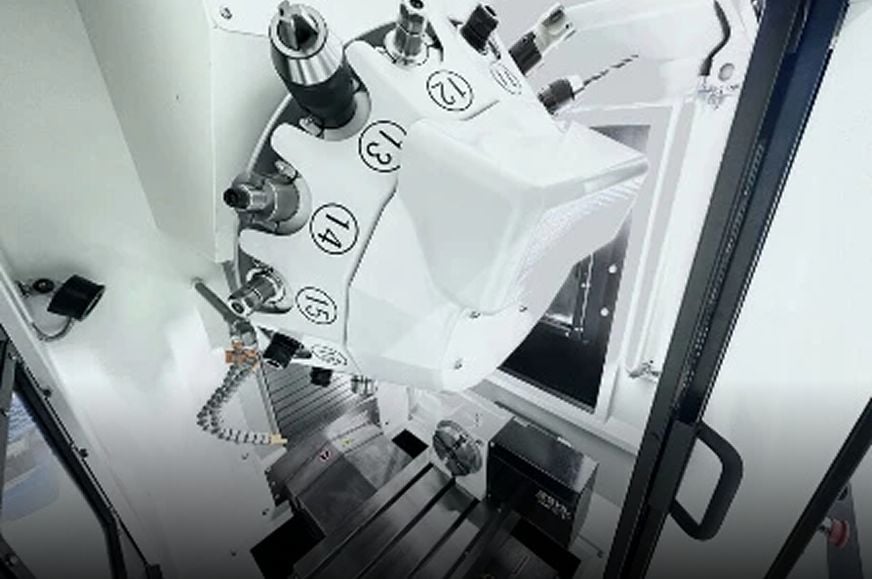

Hoge snelheid servo-gereedschapswisselaar

16 eenheden BT30

SYIL X7 Options

Discover the versatile SYIL X7 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Get Pricing

4th Axis NC Rotary Table

125mm.

Tail Stock

for 125mm NC Rotary Table.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

Filtermist

S800.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
