Verwerkingsmogelijkheden
Maximale diameter verwerkingsstaaf (mm)
Φ32 mm / Φ38 mm
Spindel door gatdiameter (mm)
Φ37 mm / Φ39 mm
Maximale verwerkingslengte (mm) (Geen geleidebus)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Maximale verwerkingslengte (mm) (Vaste geleidehuls)
--
Maximale verwerkingslengte (mm) (Roterende geleiderhuls)
310 mm
Maximale klemdiameter van de achteras (mm)
Φ32 mm / Φ38 mm
Maximum het boren diameter van as (mm)
Φ13 mm
Verwerkingsmogelijkheden
Maximale tapdiameter van de spindel
M12
Maximum het boren diameter van achterspil (mm)
Φ10
Maximale tapdiameter van de achterste spindel
M10
Maximum het boren diameter van radiaal levend hulpmiddel (mm)
Φ10 mm
Maximale tapdiameter van radiaal live gereedschap
M8
Maximum het boren diameter van terug aangedreven hulpmiddel (mm)
Φ8 mm / Φ8 mm (optioneel)
Maximale tapdiameter van gereedschap met terugloopklep
M6 / M6(optioneel)
Mechanische mogelijkheden
Spindelsnelheid (r/min)
8000 omw/min (roterende geleidebus 6000) / 6000 omw/min (draaicilinder)
Snelheid achteras (omw/min)
8000 omw/min
Radiale gereedschapsnelheid (omw/min)
6000
Terug live gereedschap snelheid (r/min)
6000 omw/min / 6000 omw/min (optioneel)
Snel bewegende snelheid (m/min)
30 m/min (X2, Y1, Z1, Z2)
Snel bewegende snelheid (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Asuitloop (mm)
≤0.002
Herhaal positioneringsnauwkeurigheid (mm)
≤0.003
Gereedschapssysteem
Externe cilindrische gereedschappen
6(□16) / 1(□20)+5(□16)
Eindvlakbewerkingsgereedschap
4(ER20)
Radiaal live gereedschap
1(ER20)+3(ER16)
Gereedschapshouder voor diep gat
2 (ER16, optioneel)
Gereedschappen voor machinale bewerking
4 (ER16)
Achter aangedreven gereedschap
4(ER16) / Optioneel
Houder voor terugdraaigereedschap
geen
Motorvermogen
Spindel (kW)
6.3 kW
Tegenspil (kW)
4.2 kW
Lineaire aandrijfas (kW)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radiaal levend gereedschap (kW)
1.1 kW
Achter levend hulpmiddel (kW)
1 kW / 1 kW (optioneel)
Koelpomp (kW)
0.4
Anderen
Gewicht (kg)
3750 kg
Afmetingen (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

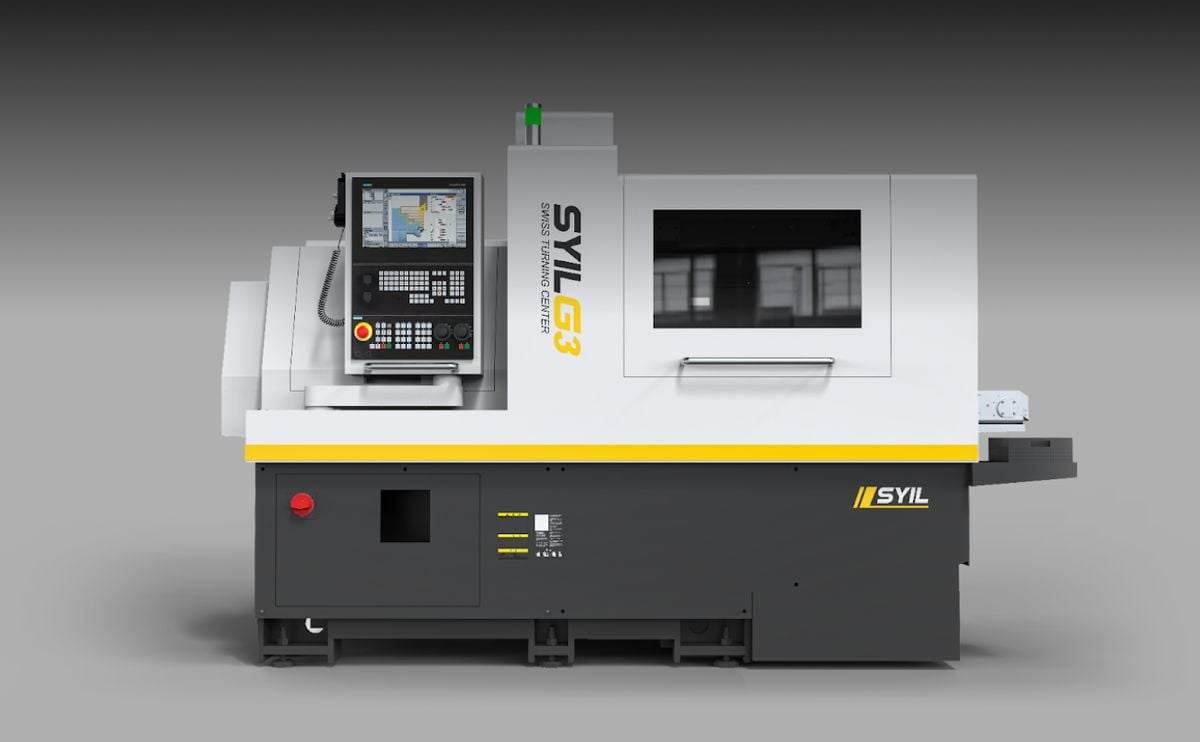

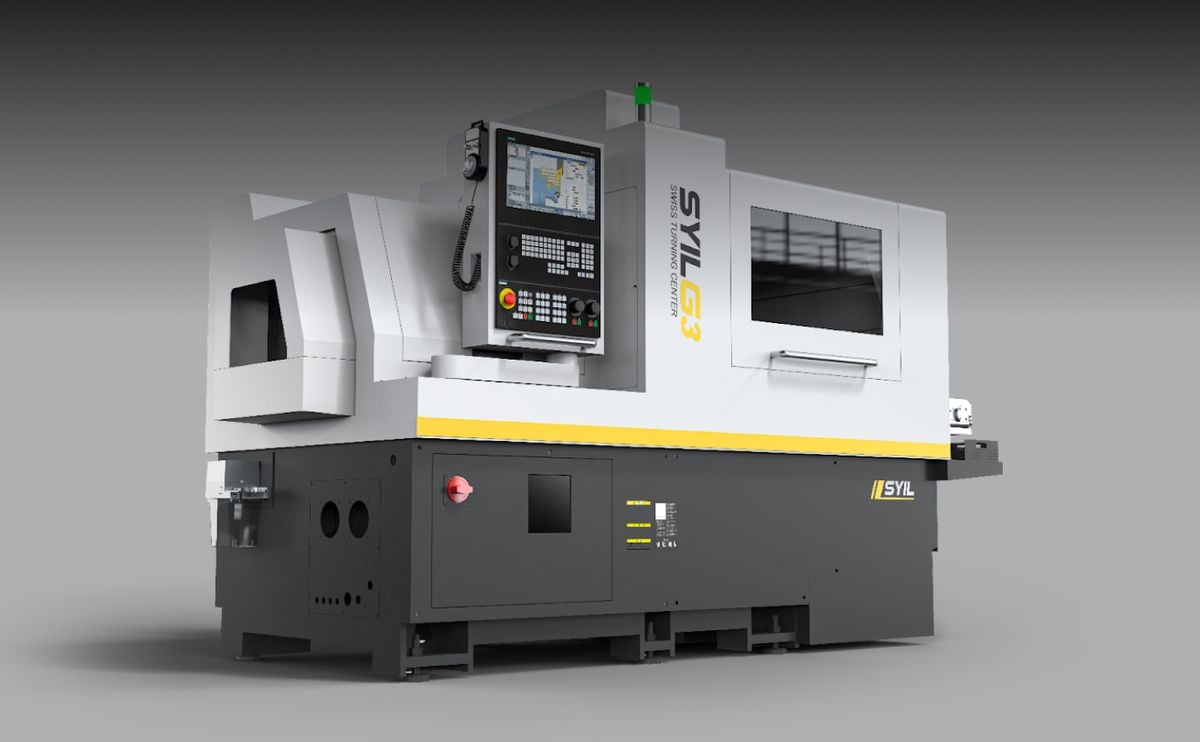

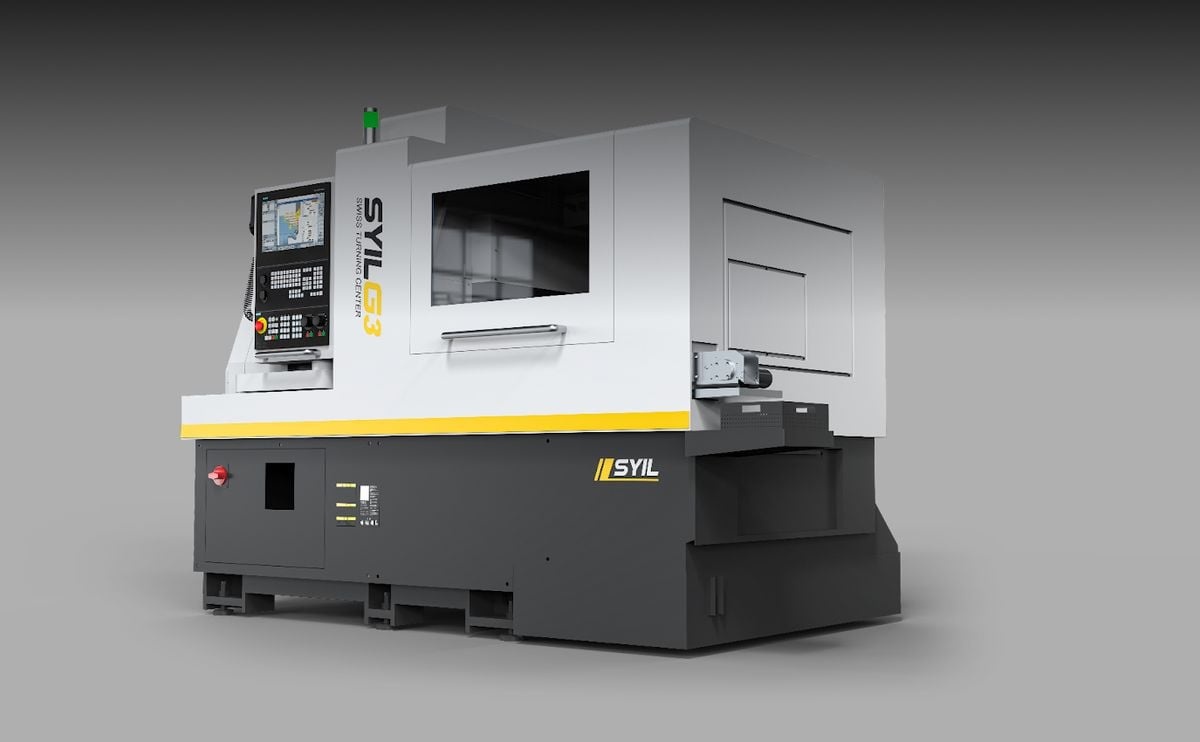

SYIL G3 Kenmerken
Ideaal voor het bewerken van kleine en lange onderdelen met uitzonderlijke precisie en stabiliteit.
Technische specificaties
G3 L326
G3 L385
G3 L386
Verwerkingsmogelijkheden
Maximale diameter verwerkingsstaaf (mm)
Φ32
Φ38
Φ38
As door gatendiameter (mm)
Φ37
Φ39
Φ39
Maximale verwerkingslengte (mm) & (inch) (Geen geleidebus)
2,5D (maximaal 80)
2,5D (maximaal 90)
2,5D (maximaal 90)
Maximale verwerkingslengte (mm) & (inch) (Vaste geleidehuls)
--
--
--
Maximale verwerkingslengte (mm) & (inch) (Roterende geleiderhuls)
310
310
310
Maximum het vastklemmen diameter van achteras (mm)
Φ32
Φ38
Φ38
Maximum het boren diameter van as (mm)
Φ13
Φ13
Φ13
Maximale tapdiameter van de spindel
M12
M12
M12
Maximale boordiameter van de rugspil (mm)
Φ10
Φ10
Φ10
Maximale tapdiameter van de achterste spindel
M10
M10
M10
Maximale boordiameter van radiaal levend gereedschap (mm)
Φ10
Φ10
Φ10
Maximale tapdiameter van radiaal gereedschap onder spanning
M8
M8
M8
Maximale boordiameter van gereedschap met terugloopklep (mm)
Φ8
Φ8 (facultatief)
Φ8
Maximale tapdiameter van gereedschap met terugloopklep
M6
M6 (optioneel)
M6
Mechanische mogelijkheden
As snelheid (r/min)
8000 (roterende geleidebus 6000)
6000 (roterende cilinder)
6000 (roterende cilinder)
Snelheid achteras (omw/min)
8000
8000
8000
Radiale gereedschapsnelheid (r/min)
6000
6000
6000
Gereedschapsnelheid terug (omw/min)
6000
6000 (facultatief)
6000
Snel bewegende snelheid (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Snel bewegende snelheid (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Aslooppas (mm)
≤0.002
≤0.002
≤0.002
Herhaal het plaatsen nauwkeurigheid (mm)
≤0.003
≤0.003
≤0.003
Gereedschapssysteem
Extern cilindrisch gereedschap
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Eindvlakbewerkingsgereedschappen
4 (ER20)
4 (ER20)
4 (ER20)
Radiaal live gereedschap
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Diepgat gereedschaphouder
2(ER16)
2(ER16)
2(ER16)
Gereedschappen voor achterbewerking
4 (ER16)
4 (ER16)
4 (ER16)
Gereedschap met rugvoeding
4 (ER16)
Optioneel
4 (ER16)
Houder voor terugdraaigereedschap
--
--
--
Motorvermogen
As (kW)
6.3
6.3
6.3
Achterspindel (kW)
4.2
4.2
4.2
Lineaire aandrijfas (kW)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radiaal levend gereedschap (kW)
1.1
1.1
1.1
Terug levend hulpmiddel (kW)
1
1 (optioneel)
1
Koelpomp (kW)
0.4
0.4
0.4
Gewicht en grootte
Gewicht (kg)
3750
3750
3750
Grootte (mm)
2960 x 1660 x 1920
3100x1660x1920
3100x1660x1920
