SYIL L3 CNC draaibank
Draaien met hoge prestaties

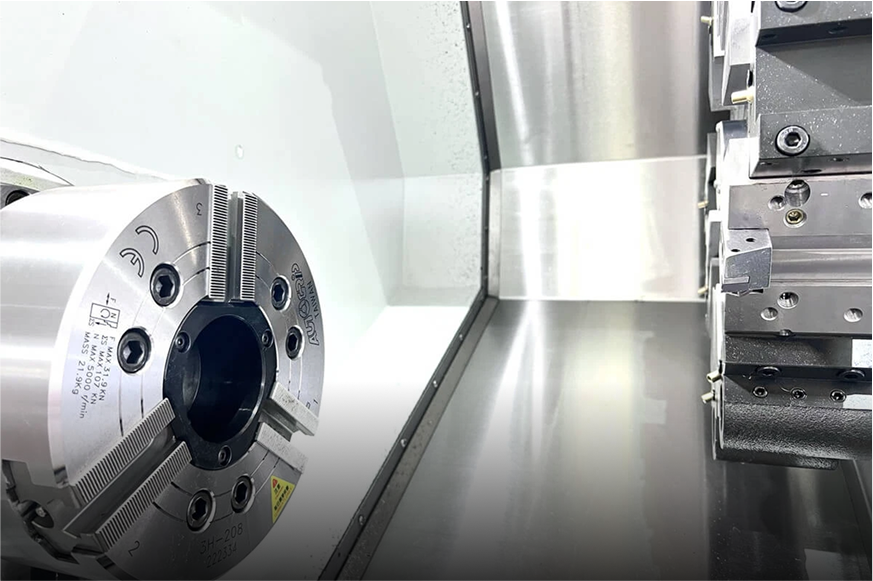

203 hydraulische klauwplaat
Maximale zwenkdiameter van ø500 mm
Doorlopende gatdiameter van ø63 mm
Optionele SAUTER-servokoepel
Machtsaangedreven gereedschapssnelheid van 5.000 rpm
BMT55 gereedschapsspecificatie
Optionele Y-as

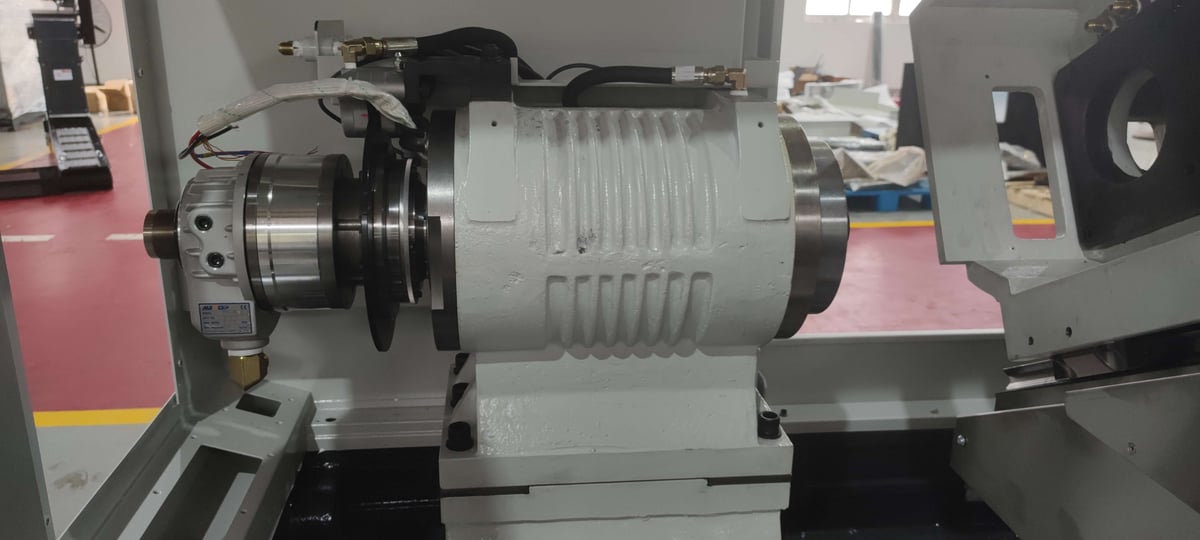

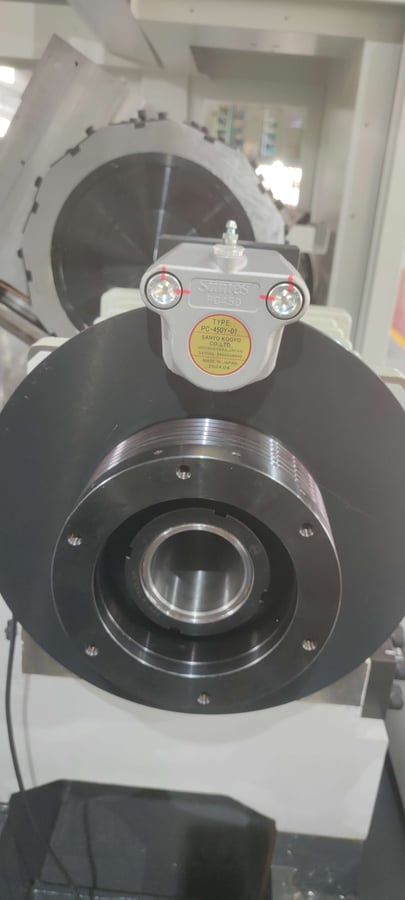

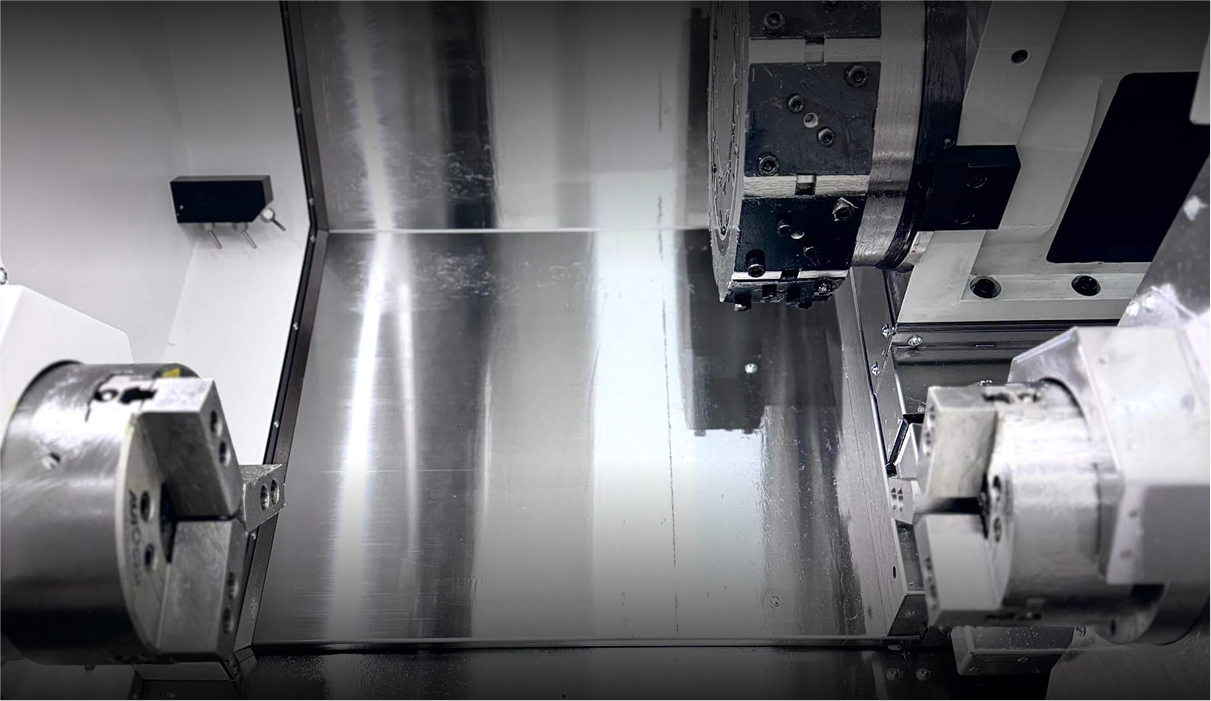

Optionele subspindel
Accuracy
IT6
Ra0.4-1.6
≤0.003mm
0.005mm
0.008mm
0.002mm
0.004mm
Dimensions and Weight
98.4"x67.7"x68.5" (250x172x174cm)(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)
8818lb (4000kg)
Processing Capacity
8"
ø21.7" (ø550mm)
ø11.4" (ø290mm)(with Y axis: 7.9" or 200mm)
19.7" (500mm)(with Y axis: 20.9" or 530mm, with Counter Spindle: 17.7" or 450mm)
ø15" (ø380mm)
Spindle
4000 rpm
A2-6
ø2.5" (ø63mm)
ø2" (ø52mm)
11/15kW
0.001°
Counter Spindle
6"
1750/6000rpm
A2-5
ø2.2" (ø56mm)
ø1.8" (ø45mm)
11kW
530m
1181.1ipm (30m/min)
Tool Holder
Power Turret
12
0.2s
0.5s
0.98x0.98" (25x25mm)
ø1.6" (ø40mm)
5000rpm
BMT55
Travels
1181.1ipm (30m/min)
1181.1ipm (30m/min)
590.6ipm (15m/min)
190+10mm
550mm (with Y axis: 490+-50mm)

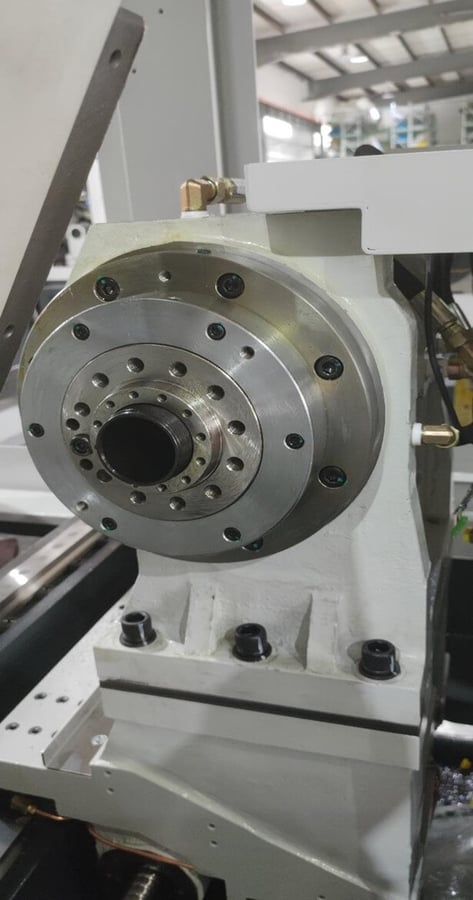

Tail Stock
18.3" (465mm) (with Y axis: 19.7" or 500mm)
1181.1ipm (30m/min)
MT4
Accuracy
IT6
Ra0.4-1.6
≤0.003mm
0.005mm
0.008mm
0.002mm
0.004mm
Dimensions and Weight
98.4"x67.7"x68.5" (250x172x174cm)(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)
8818lb (4000kg)
Processing Capacity
8"
ø21.7" (ø550mm)
ø11.4" (ø290mm)(with Y axis: 7.9" or 200mm)
19.7" (500mm)(with Y axis: 20.9" or 530mm, with Counter Spindle: 17.7" or 450mm)
ø15" (ø380mm)
Spindle
4000 rpm
A2-6
ø2.5" (ø63mm)
ø2" (ø52mm)
11/15kW
0.001°
Counter Spindle
6"
1750/6000rpm
A2-5
ø2.2" (ø56mm)
ø1.8" (ø45mm)
11kW
530m
1181.1ipm (30m/min)
Tool Holder
Power Turret
12
0.2s
0.5s
0.98x0.98" (25x25mm)
ø1.6" (ø40mm)
5000rpm
BMT55
Travels
1181.1ipm (30m/min)
1181.1ipm (30m/min)
590.6ipm (15m/min)
190+10mm
550mm (with Y axis: 490+-50mm)

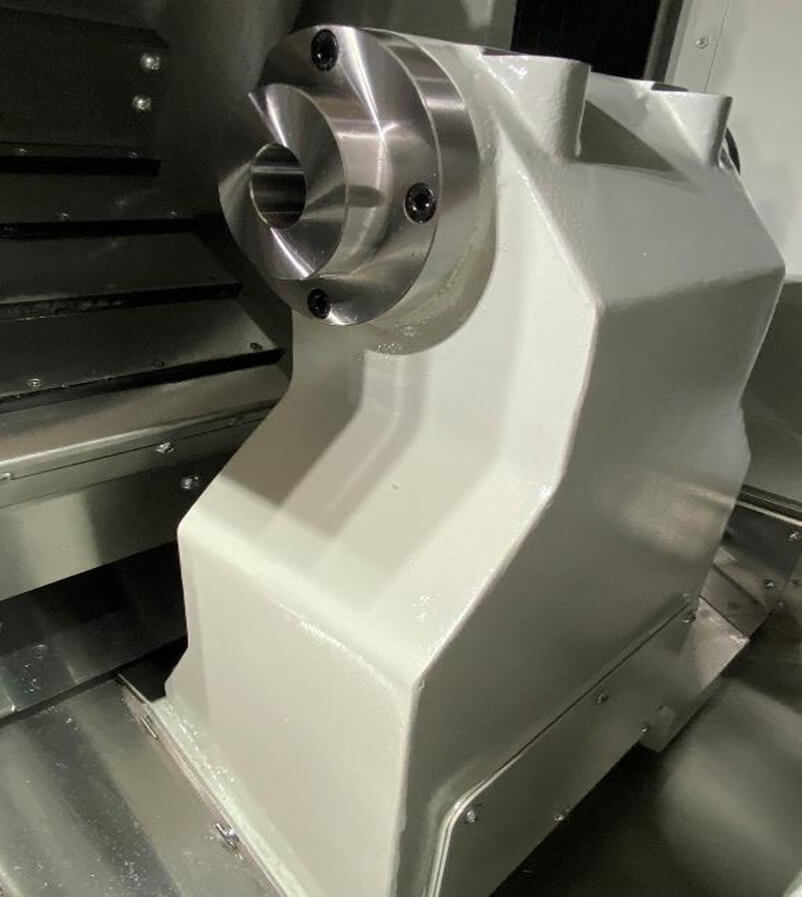

Tail Stock
18.3" (465mm) (with Y axis: 19.7" or 500mm)
1181.1ipm (30m/min)
MT4
Accuracy
IT6
Ra0.4-1.6
≤0.003mm
0.005mm
0.008mm
0.002mm
0.004mm
Dimensions and Weight
98.4"x67.7"x68.5" (250x172x174cm)(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)
8818lb (4000kg)
SYIL L3 Draaicentrumpakketten Specificaties
Of u nu bezig bent met prototyping of de productie van kleine metalen onderdelen, SYIL CNC-draaibanken zijn de ideale keuze voor uw CNC-bewerkingsbehoeften.
SYIL x Siemens
De SYIL L3 is standaard uitgerust met de Siemens SINUMERIK 828D besturing. Met zijn unieke CNC-prestaties stelt de SINUMERIK 828D besturing de norm voor productiviteit als het gaat om frezen op SYIL machines. Met de nieuwe SINAMICS aandrijvingen en SIMOTICS motion control motoren is de SINUMERIK 828D nu nog productiever. De robuuste hardwarearchitectuur en intelligente besturingsalgoritmen zorgen samen met de hoogwaardige aandrijf- en motortechnologie voor maximale dynamiek en precisie tijdens de bewerking.
Verbeter uw precisiebewerking met SYIL CNC-draaibanken
De SYIL L3 composiet draai- en freesmachine is voorzien van een motorrevolver die de gereedschapswisseltijd aanzienlijk verkort en de spaanstijfheid verbetert. Het heeft een compacte voetafdruk en biedt tegelijkertijd een comfortabele bedieningsruimte en uitbreidbaarheid.

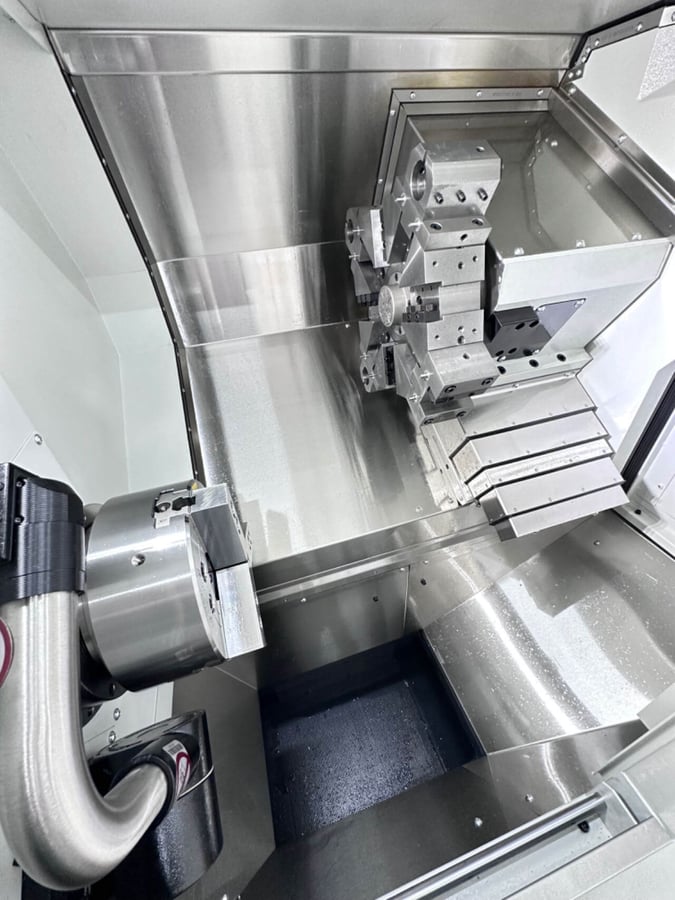

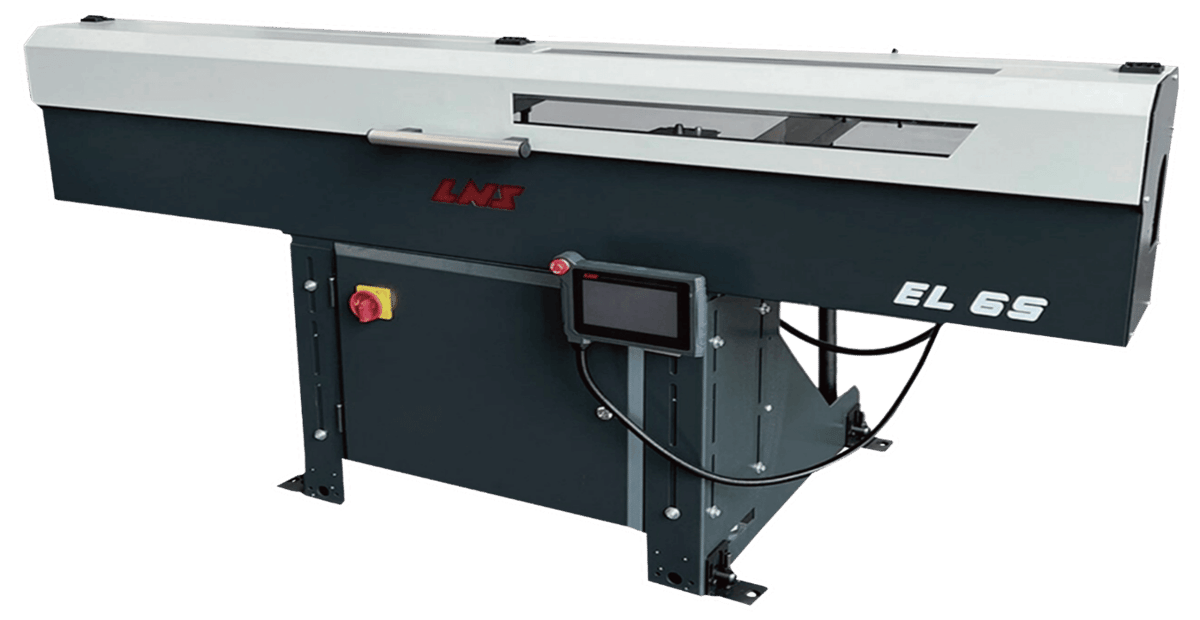

Er zijn verschillende uitbreidingsfunctie-interfaces gereserveerd voor het realiseren van geautomatiseerde verwerking, zoals automatische laad- en losrobots, automatische deuren, automatische invoer, gereedschapinstelsystemen en online werkstukinspectie.
- Modulair ontwerp met krachtige uitbreidbare functies
- Compacte machine-indeling voor flexibele productielijncombinaties
- Optionele mineraalgietbedstructuur
- Hoge stijfheid en goede thermische stabiliteit
- Direct aangedreven servosysteem met uiterst nauwkeurige lineaire geleiding
- Volledig afgesloten werkruimte met RVS beschermplaten
- Gebruiksvriendelijk ergonomisch ontwerp voor bediening en laden/lossen

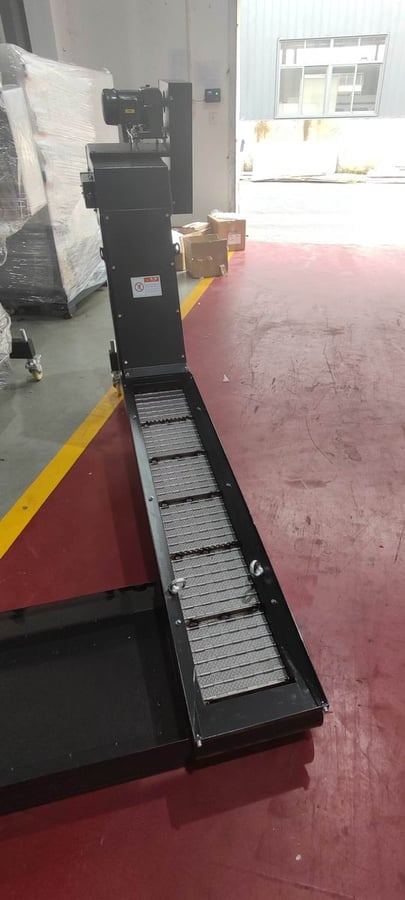

- Eenvoudig ontwerp voor het verwijderen van spaanders
- Gemakkelijke toegang tot elke unit voor onderhoud
- Uitbreidbaar en aanpasbaar automatiseringssysteem

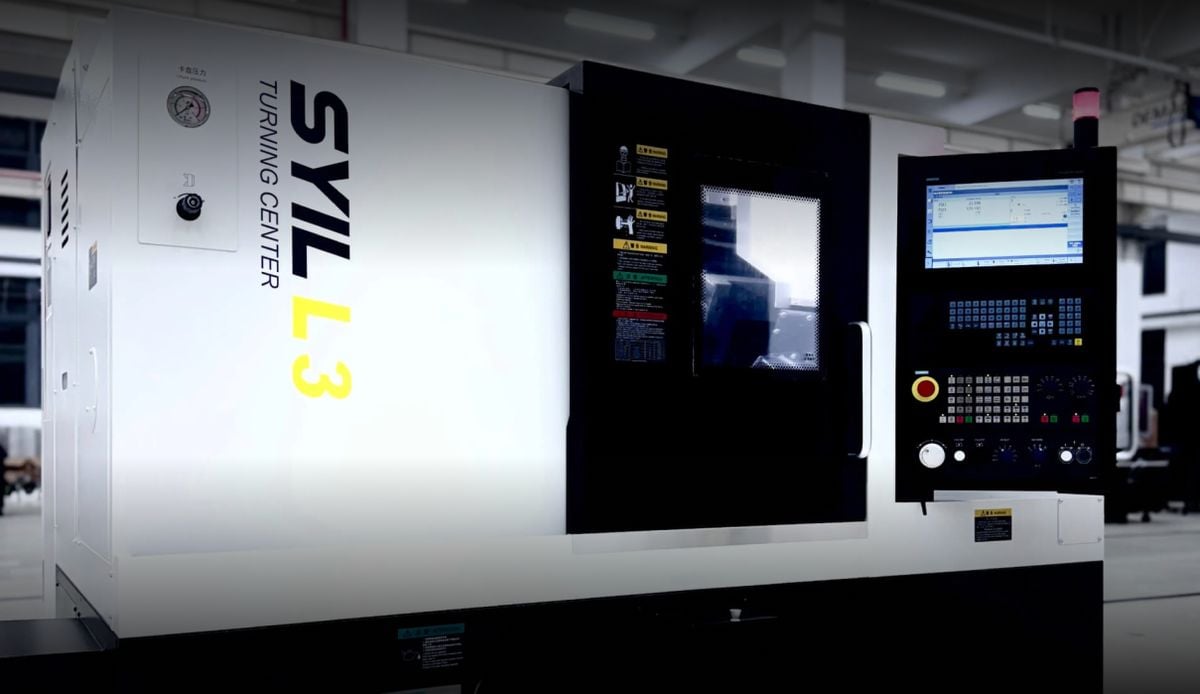

De draaimachine met hoge productiviteit
Het SYIL L3 draaicentrum met levend gereedschap voor krachtige CNC-bewerking van kleine en middelgrote werkstukken.
THK
Hoge precisie kogelomloopspindels en lineaire geleidingen

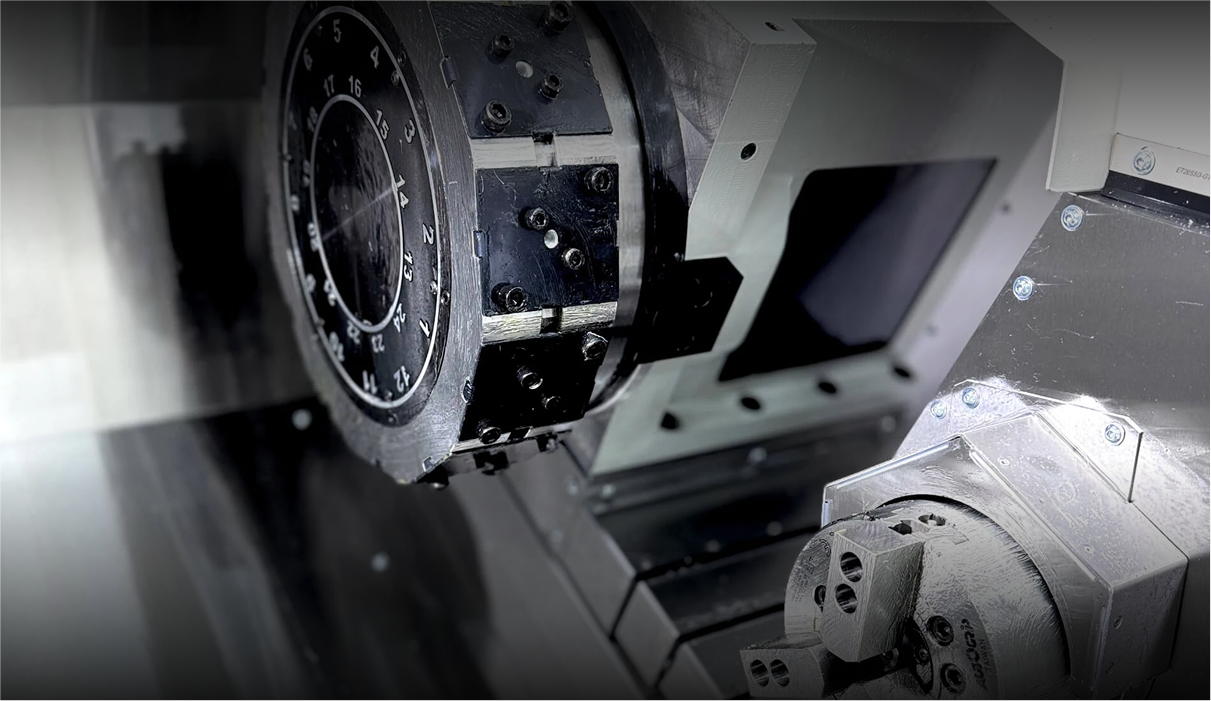

Optionele SAUTER-servokoepel
5000 tpm spiltoerental van elektrisch gereedschap
Servo-spindeleenheid met hoge snelheid
Maximaal spiltoerental 4500 tpm
