Schneeberger

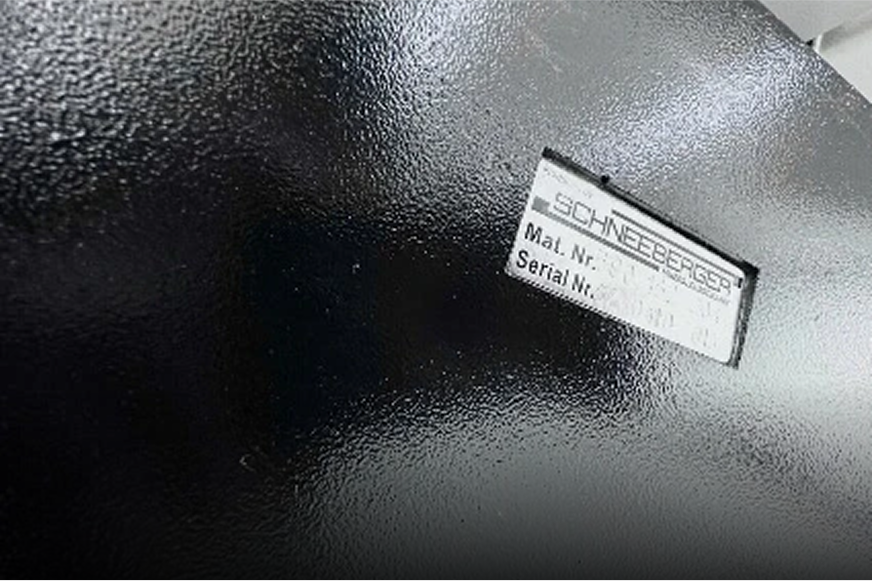

Topprestaties met SCHNEEBERGER mineraalgietwerk
Verplaatsingen
X-as
300 mm
Y-as
260 mm
Z-as
300 mm
Afstand spilneus-tafel
150-450 mm
Afstand spilneus-kolom
330 mm

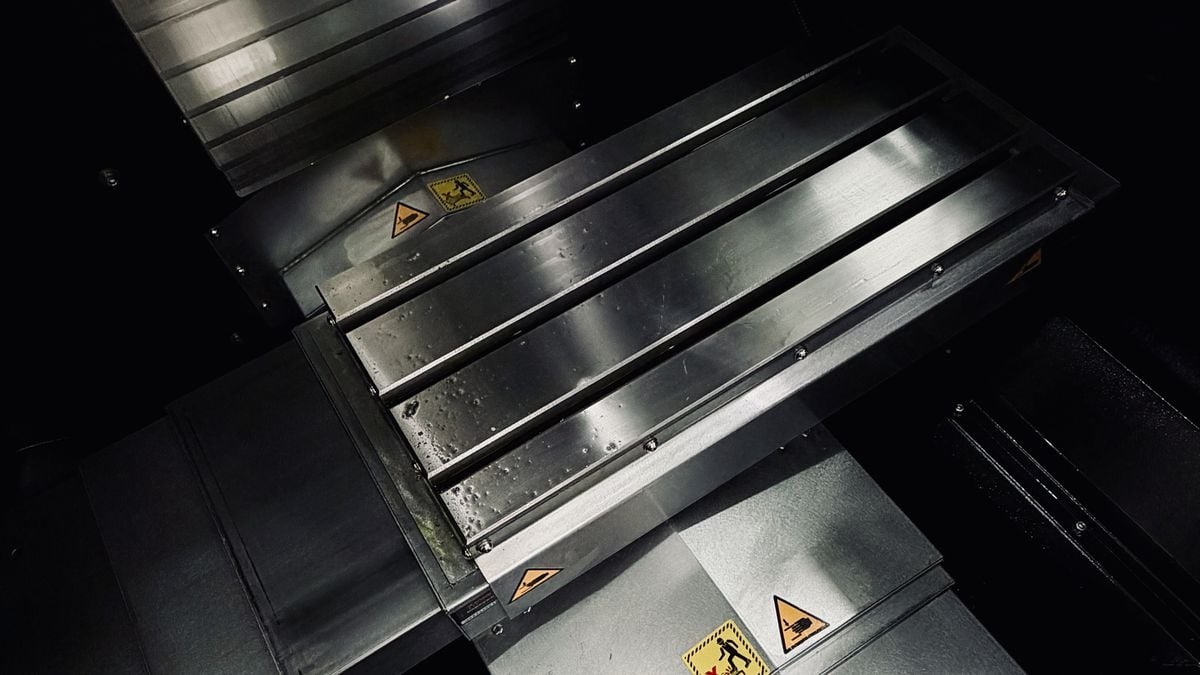

Tafel
Tafel- opspanvlak
560×260 mm
T-groeven (aantal×maat×afstand)
3×14×80 mm
Max. werkstuk gewicht
150 kg
Spil
Spilkonus
BT30
Spiltoerental
20.000 rpm
Transmissiemechanisme
Direct

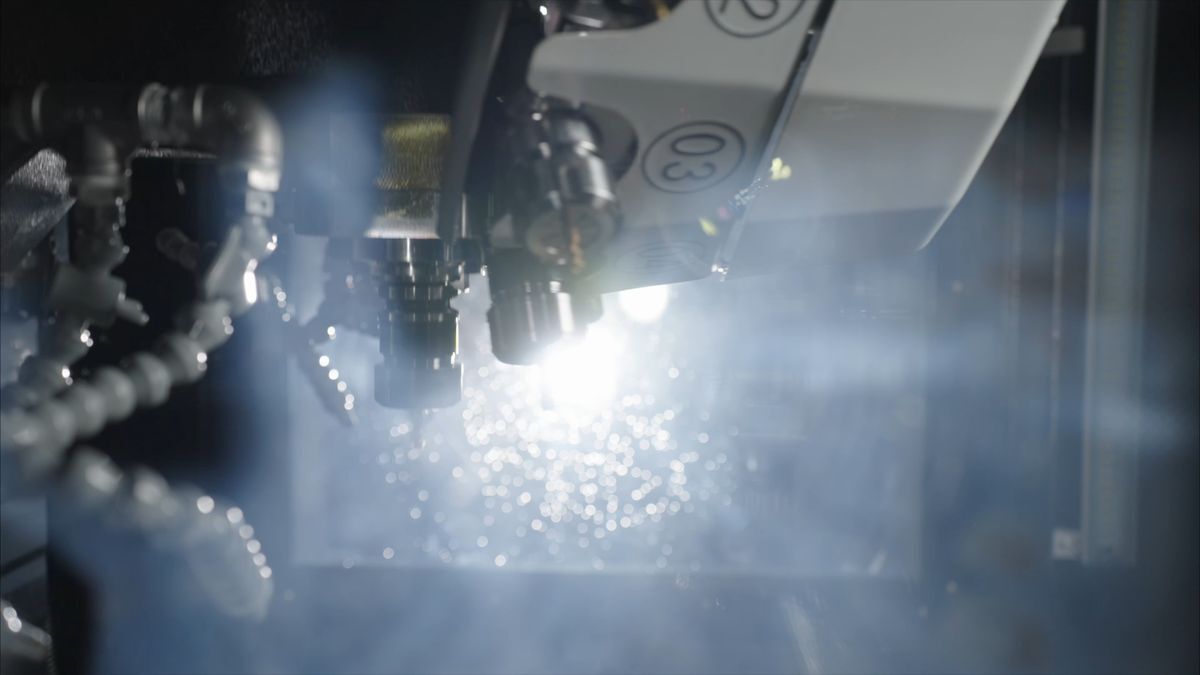

Voeding
Snijsnelheid
10.000 mm/min
Ijlgang
30.000 mm/min

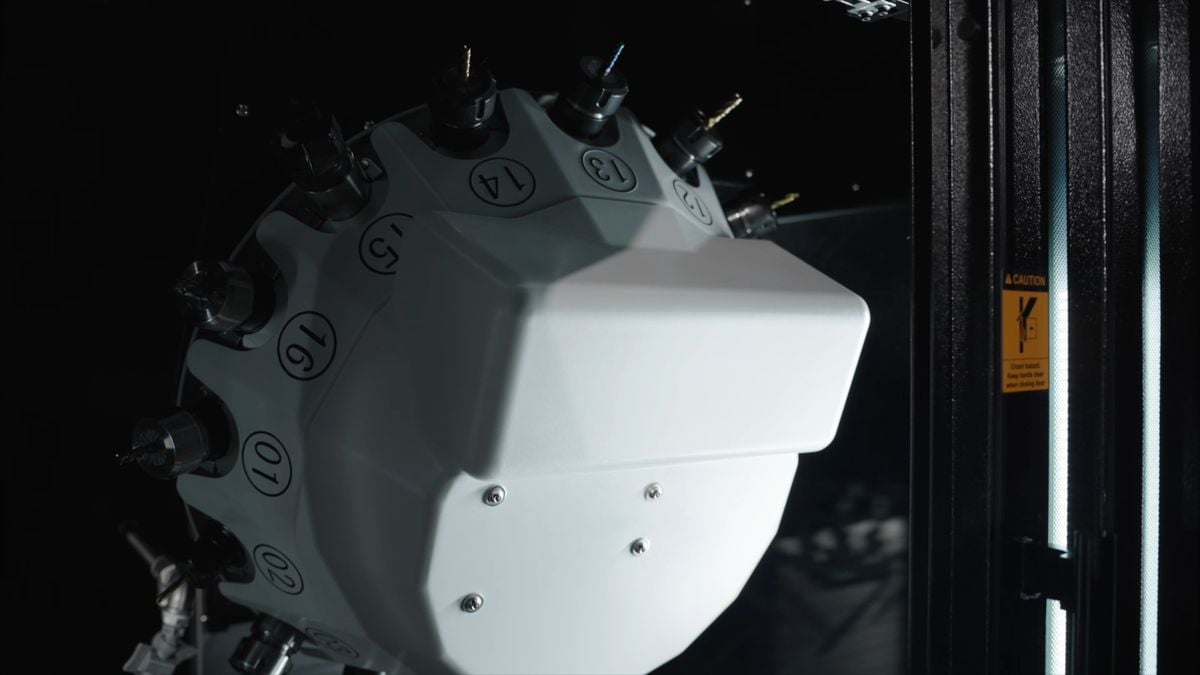

Automatische gereedschapswisselaar
Gereedschapstype
wieltype
Magazijnposities
16 stuks
Max. gereedschapsdiameter
63 mm
Max. gereedschapslengte
200 mm
Max. gereedschapsgewicht
3 kg
Gereedschap naar gereedschap
1 s

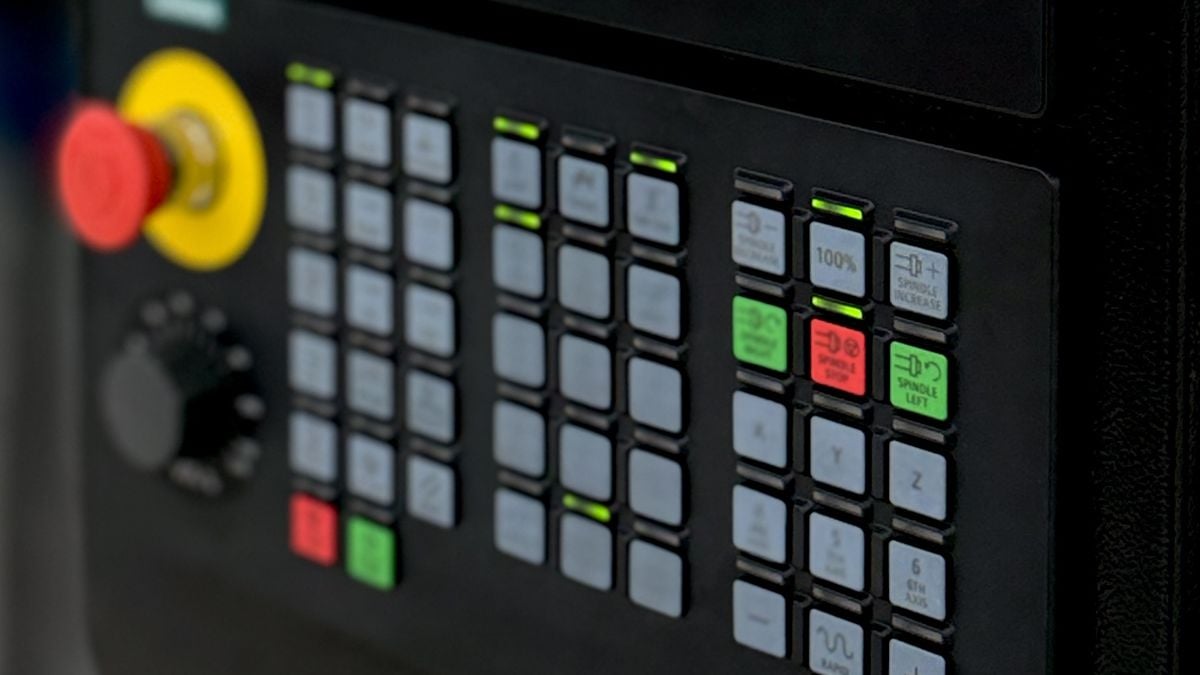

Stroom Siemens
Vermogen spilmotor (snelheid/max)
5,5/7,5 kW
Aandrijfmotoren (X, Y, Z)
1/2.2/3.5 kW
Stroombron
AC380V/3-fase
Vermogen
12kVA

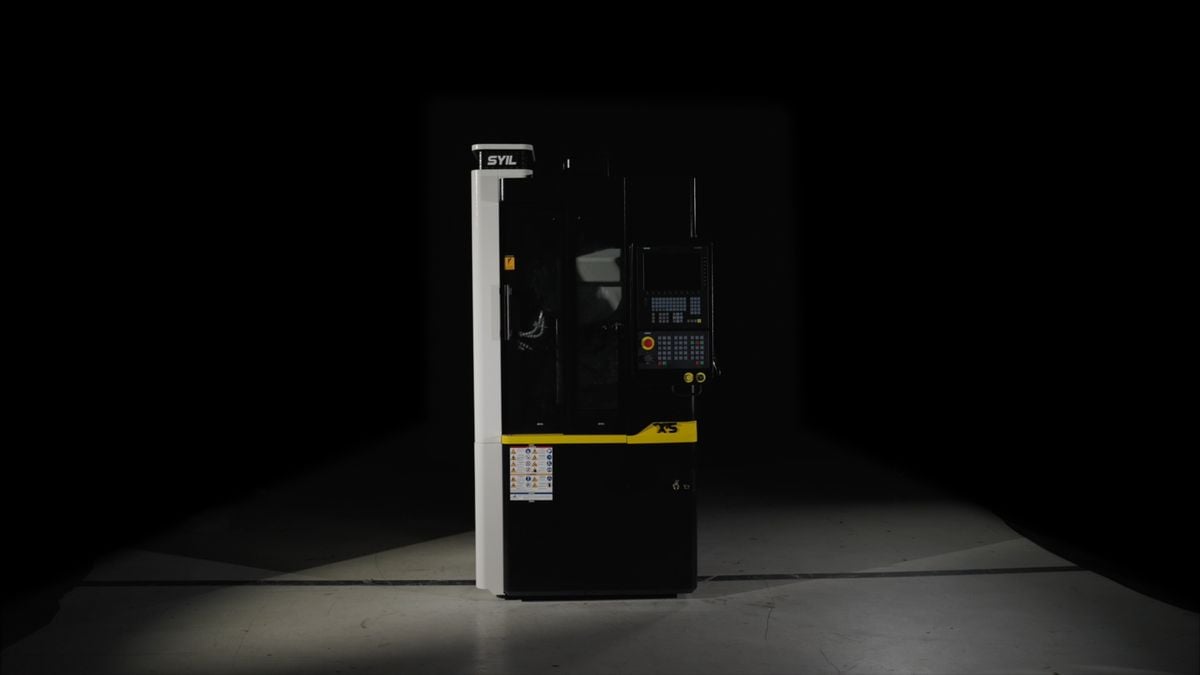

Machinegrootte en gewicht
Vloergrootte (L×B×H)
2020×1000×2360 mm
Brutogewicht
2180 kg
Ruimte- en Kostenbesparend

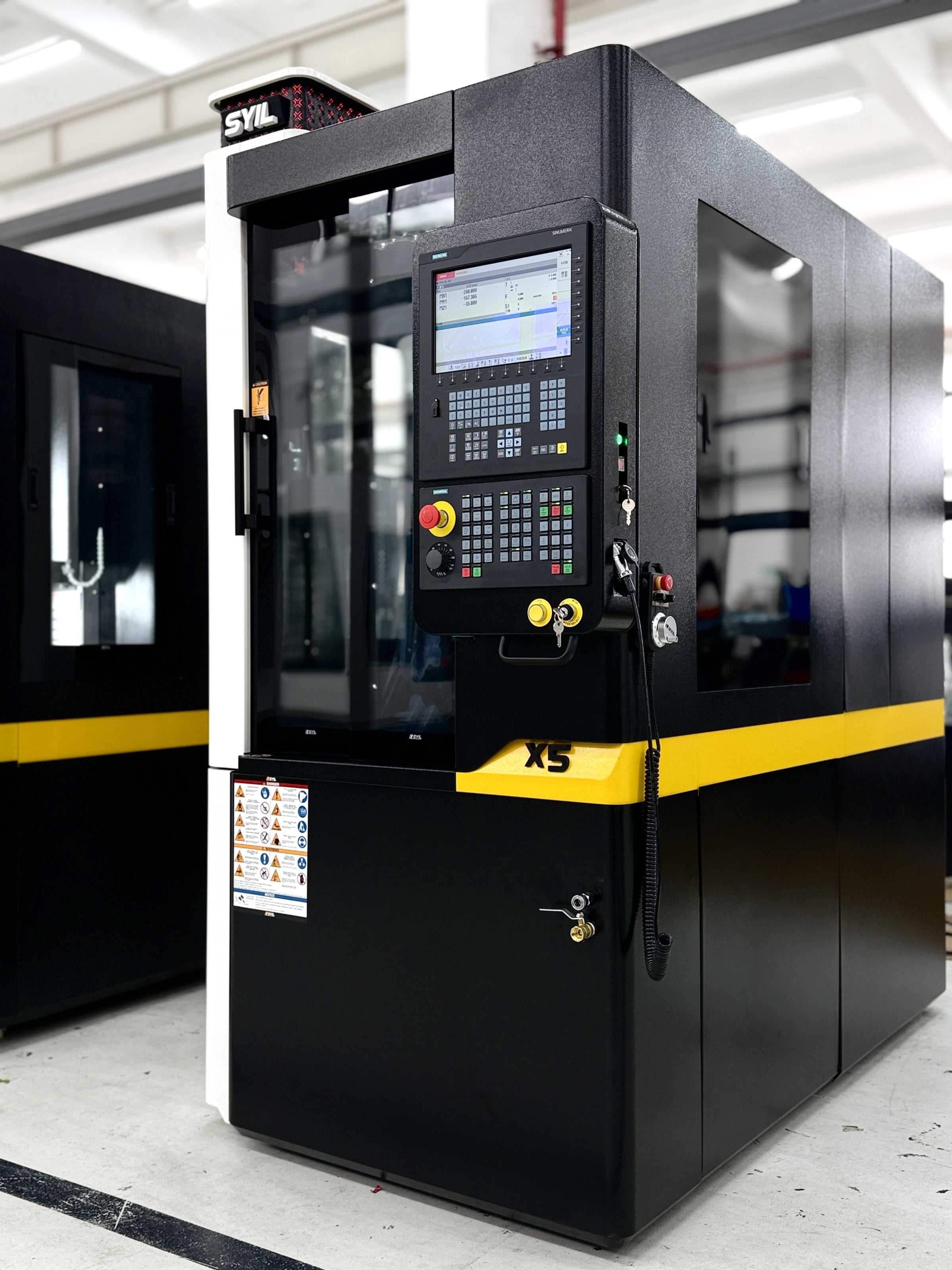

De SYIL X5 is een 3-assig bewerkingscentrum voor maximale precisie en krachtige prestaties. Je kunt eenvoudig een 4e as toevoegen aan je X5.

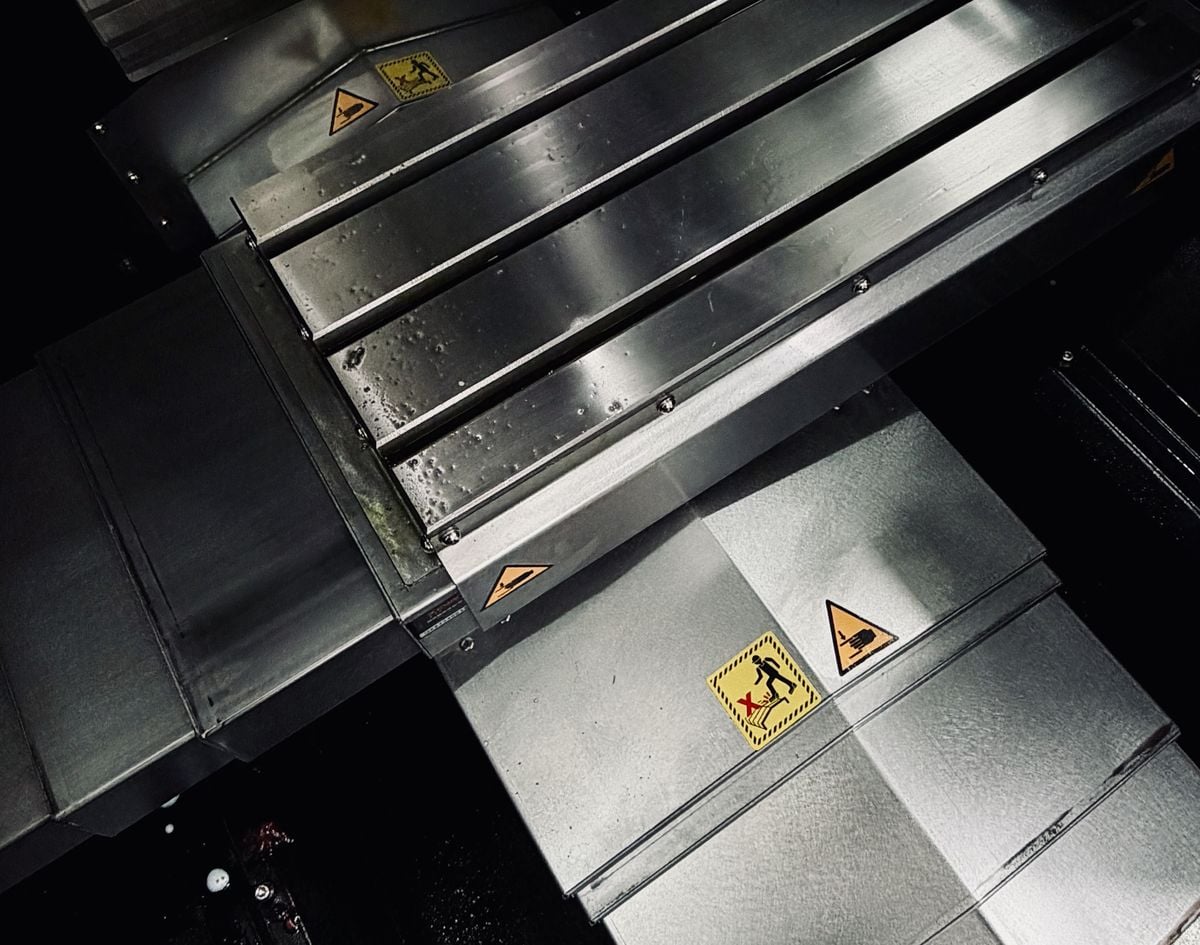

THK
Zeer nauwkeurige kogelomloopspindels en lineaire geleidingen

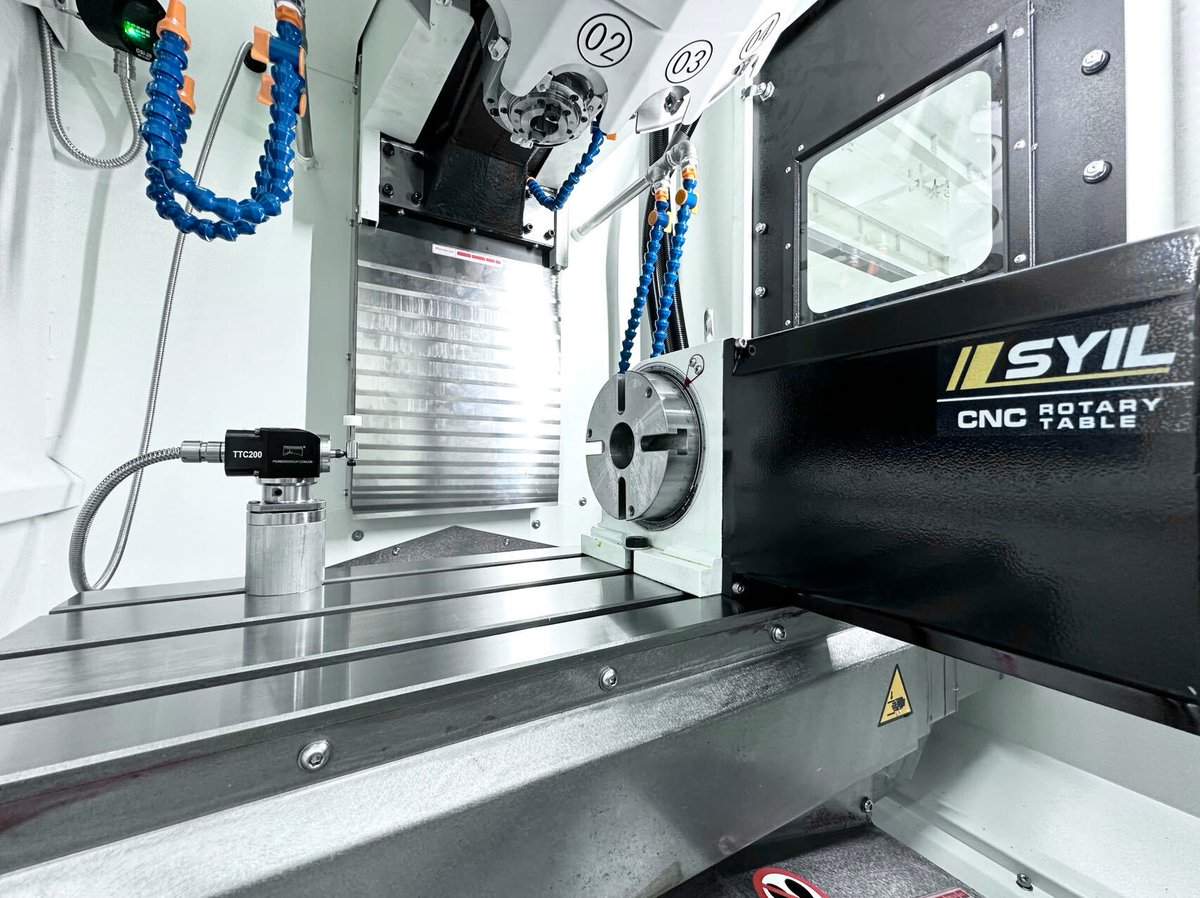

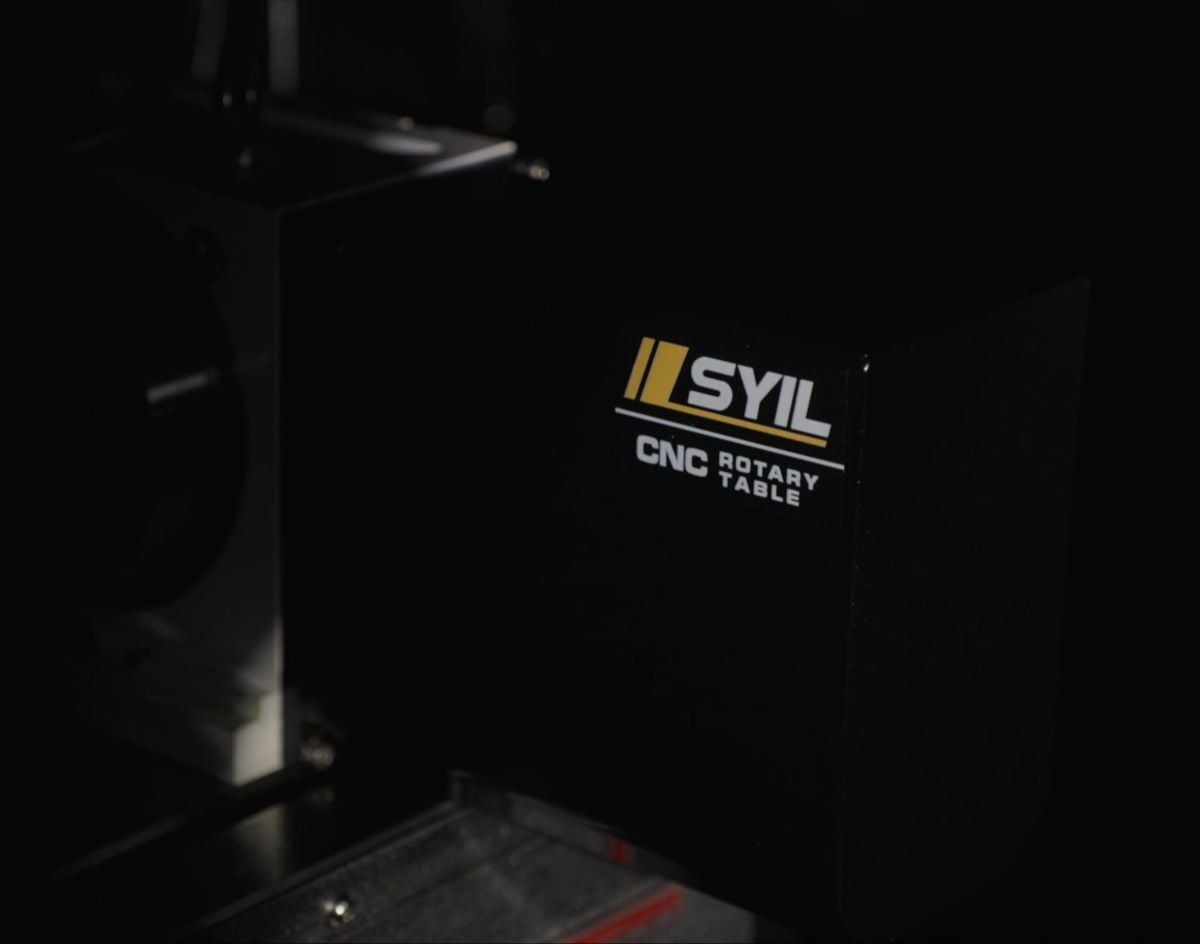

Vierde as
Optionele vierde as beschikbaar

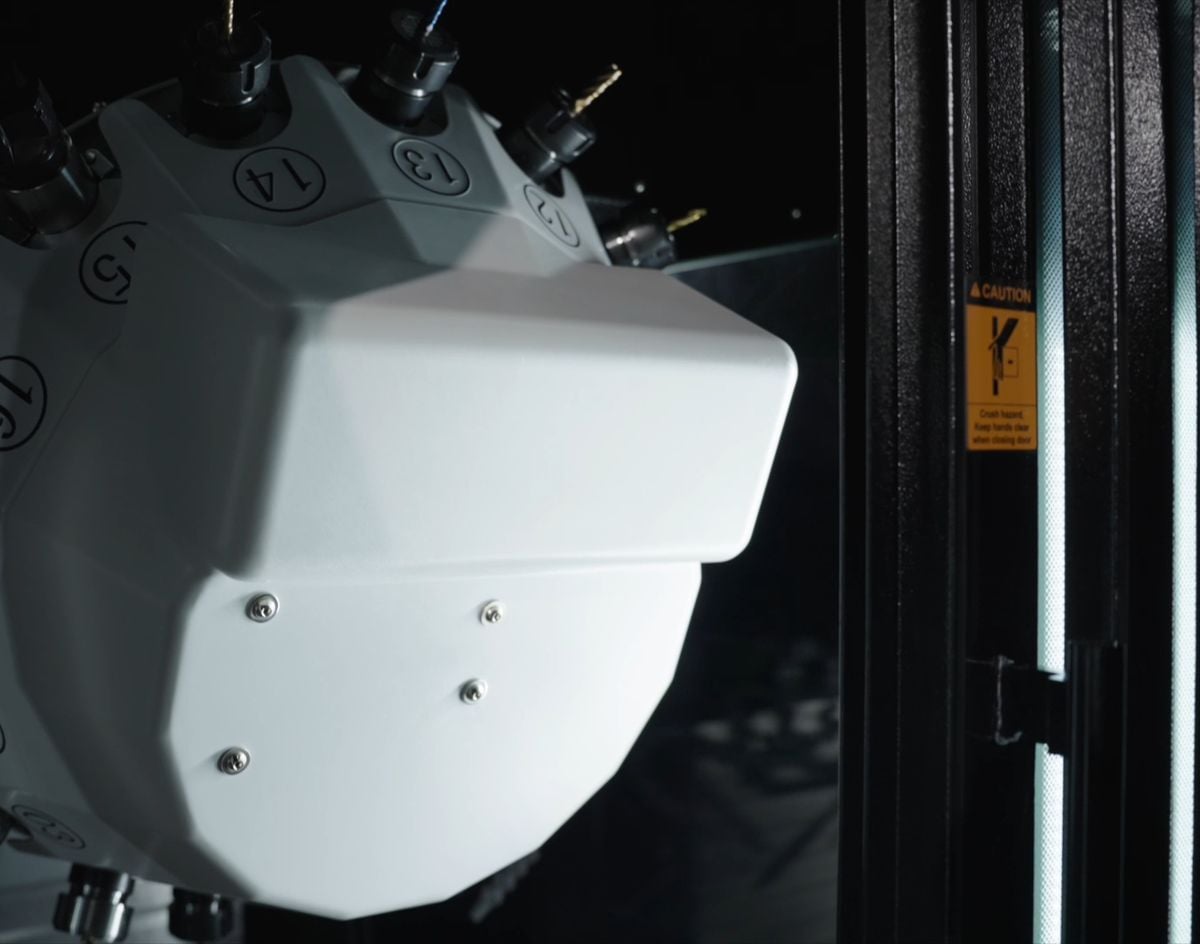

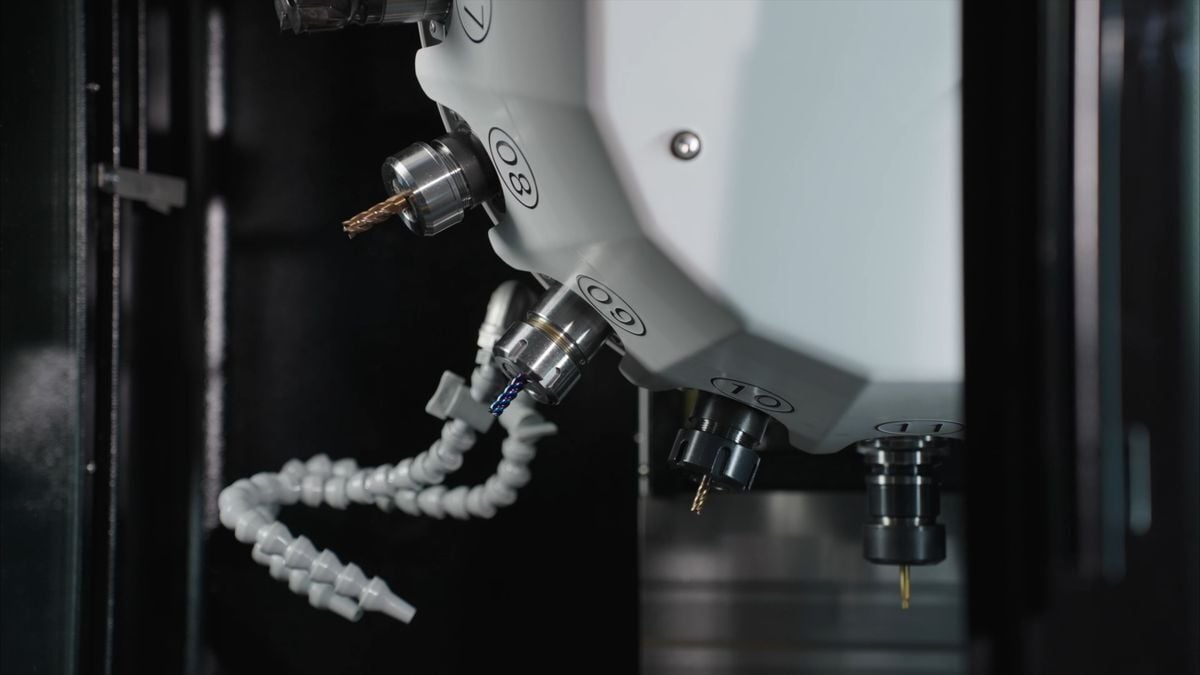

Snelle servo-gereedschapswisselaar
16 eenheden BT30
Opties voor de SYIL X5
125mm.

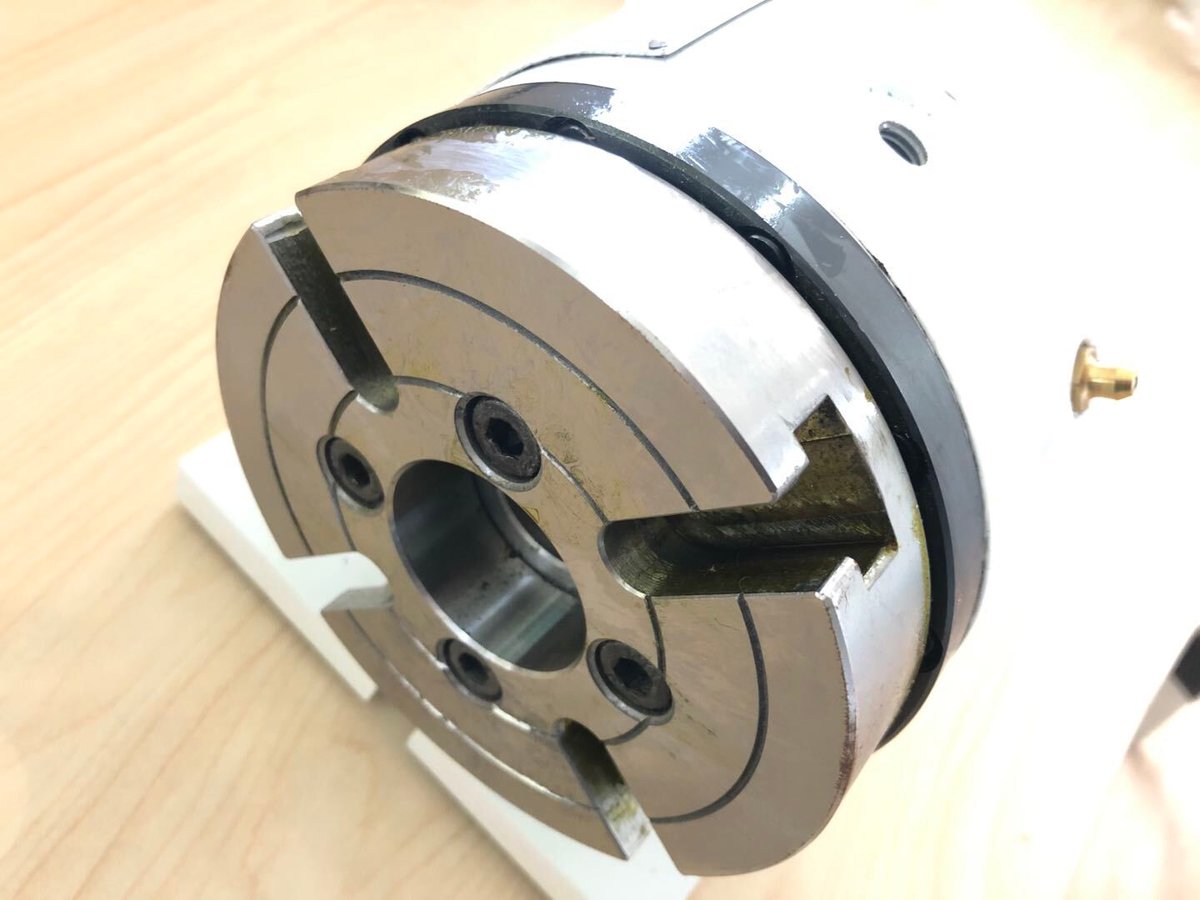

voor NC-draaitafel van 125 mm.
Afzuigunit S200.

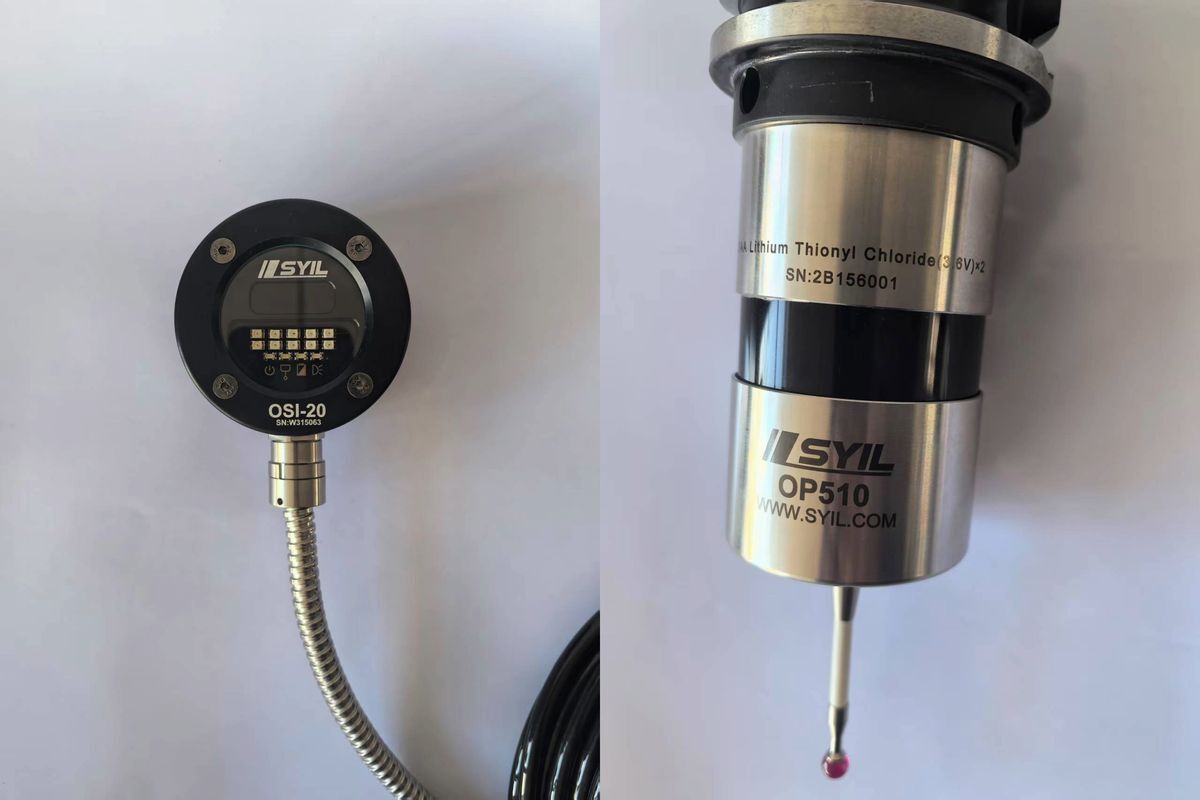

Draadloos type.

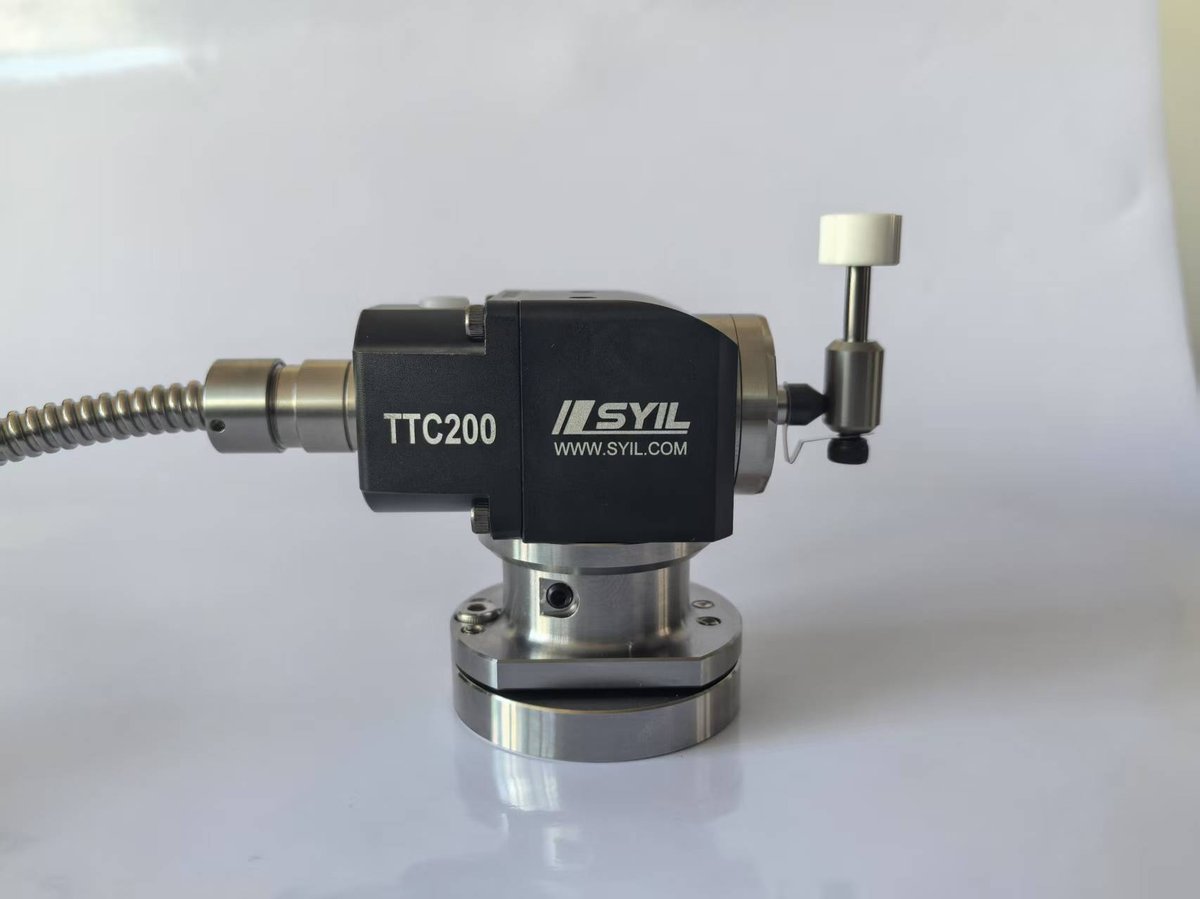

Bekabeld type TTC200.
Technische specificaties
X5
X7
X9
X11
Tafel
Tafelafmetingen (mm)
560×260
700×300
860×500
1050×550
Tafelbelasting (kg)
150
150
500
600
Tafeloppervlak (aantal×maat×afstand in mm)
T-sleuven 3×14×80
T-sleuven 3×14×100
T-sleuven 5×18×100
T-sleuven 5×18×90
Verplaatsingen
X-as (mm)
300
400
760
1000
Y-as (mm)
260
300
500
500
Z-as (mm)
300
380
500
500
Afstand spilneus tot tafelblad
150-450
150-530
100-600
110-610
Afstand spil tot kolom
330
358
530
650
Spil
Spilconus
BT30
BT30
BT40
BT40
Spilaandrijving
Direct
Riem
Riem
Riem
Max. spiltoerental (rpm)
20,000
12,000
10,000 (12,000 optioneel)
10,000
Voeding
IJlgang (mm/min)
30,000
30,000
30,000
30,000
Snijvoeding (mm/min)
10,000
10,000
10,000
10,000
Automatische gereedschapswisselaar
Type
Carrousel
Arm
Arm
Arm
Gereedschapshouder
BT30
BT30
BT40
BT40
Magazijncapaciteit
16
16
24
24
Max. gereedschapsdiameter (mm)
63
63
125
125
Max. gereedschapslengte (mm)
200
200
240
300
Max. gereedschapsgewicht (kg)
3
3
7
7
Gereedschap tot gereedschap (s)
1
1.5
2
2.5
Overige gegevens
Machinegewicht (kg)
2180
2200
5000
7000
Machineafmetingen L x B x H (mm)
Vloeroppervlak incl. koelvloeistoftank en besturing
Vloeroppervlak incl. koelvloeistoftank en besturing
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. luchtdruk (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Inhoud koelvloeistoftank (l)
80
80
130
240
