Verwerkingsmogelijkheden
Maximale diameter van de te bewerken staaf (mm)
Φ20 mm
Diameter doorlopende as (mm)
ø25
Maximale verwerkingslengte (mm) (zonder geleidebus)
2,5D (maximaal 50)
Maximale bewerkingslengte (mm) (vaste geleidebus)
220 (optioneel)

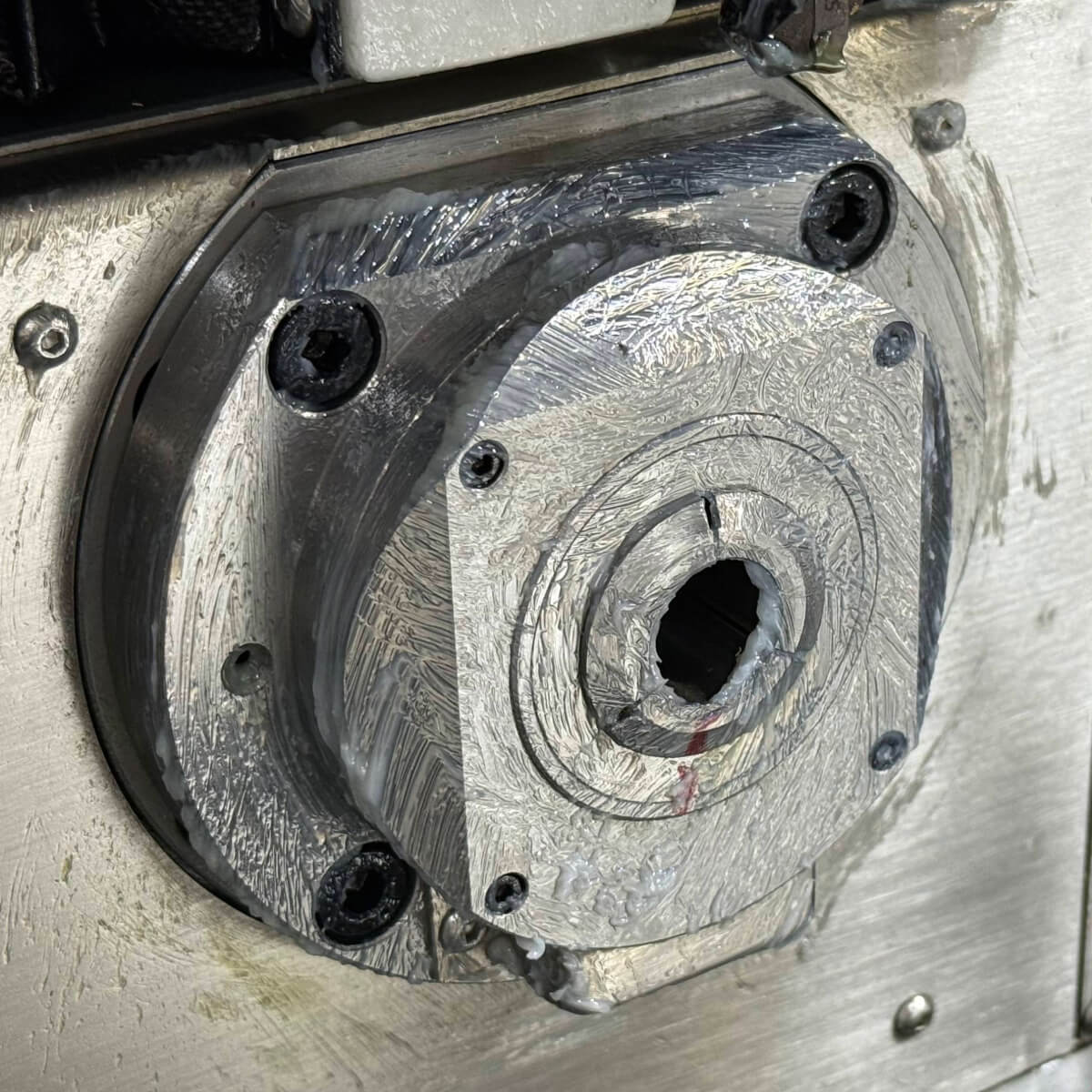

Maximale bewerkingslengte (mm) (Roterende geleidebus)
180
Maximale klemdiameter van de achterste spil (mm)
Φ20
Maximale boordiameter van spil (mm)
Φ10
Verwerkingsmogelijkheden
Maximale tapdiameter van spil
M10
Maximale boordiameter van de achterste spil (mm)
Φ10
Maximale tapdiameter van de achterste spil
M10
Maximale boordiameter van radiaal aangedreven gereedschap (mm)
Φ8
Maximale aanboordiameter van radiaal aangedreven gereedschap
M6
Maximale boordiameter van achteraan aangedreven gereedschap (mm)
Φ8(optioneel)
Maximale tapdiameter van achteraan aangedreven gereedschap
M6(optioneel)
Mechanische mogelijkheden
Spiltoerental (omw/min)
10000 (draaibare geleidebus 8000)
Achterste spindelsnelheid (omw/min)
10000
Radiale snelheid van aangedreven gereedschap (omw/min)
6000
Achterste snelheid van het aangedreven gereedschap (omw/min)
6000(optioneel)
Hoge bewegingssnelheid (m/min)
24(X2, Y1, Z1, Z2)
Hoge bewegingssnelheid (m/min)
20(X1)
Spilslijtage (mm)
≤0.002
Herhaalbare positioneringsnauwkeurigheid (mm)
≤0.003
Gereedschapssysteem
Externe cilindrische gereedschappen
1(□16)+6(□12)
Bewerkingsgereedschappen voor eindvlakken
4(ER16)
Radiale aangedreven gereedschappen
2(ER11)+3(ER16)
Houder voor diepgatgereedschap
2(ER16, optioneel)

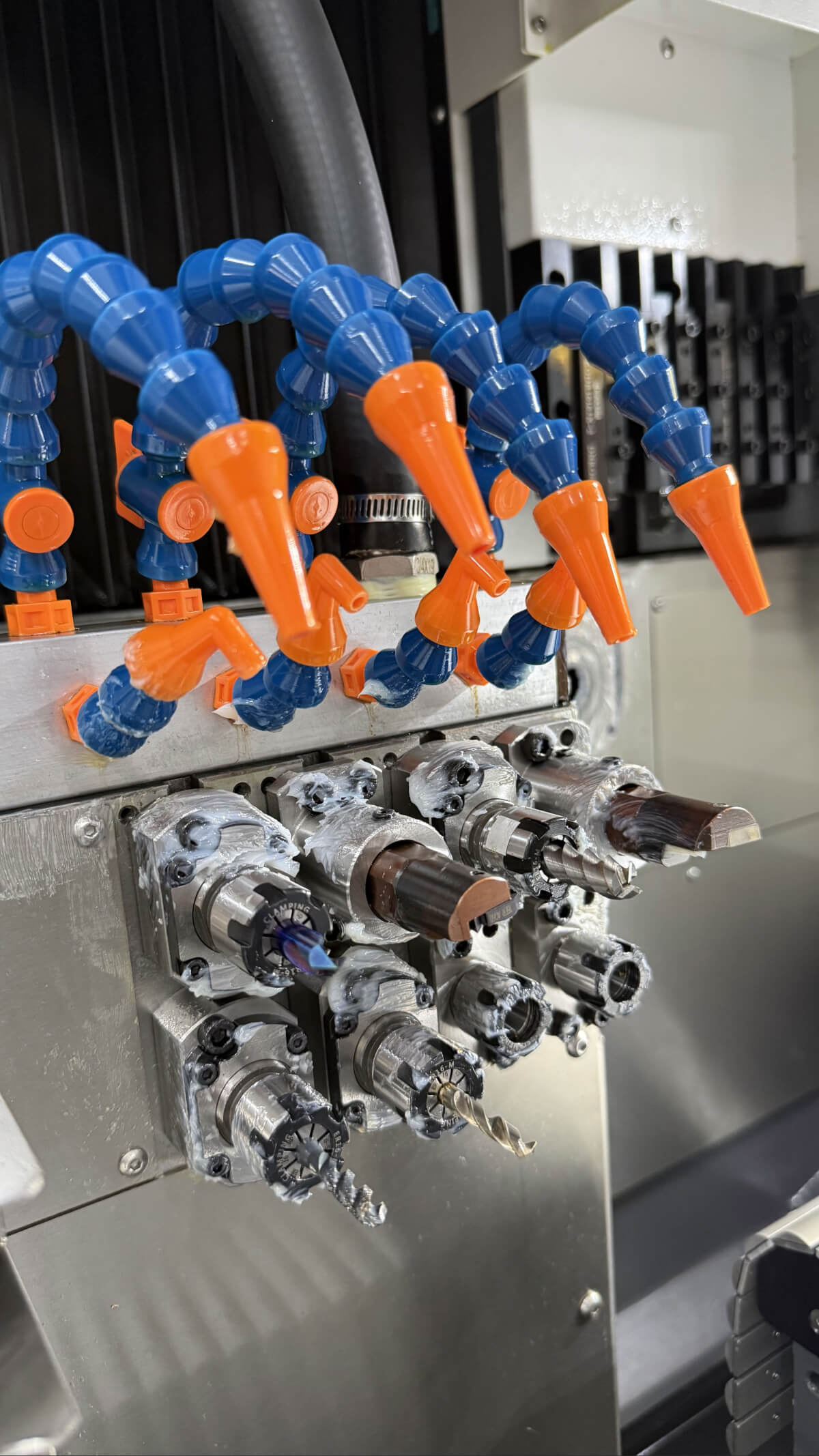

Gereedschappen voor achterbewerking
4(ER16)
Aangedreven gereedschap
Optioneel
Houder voor achterwaarts draaiend gereedschap
geen
Motorvermogen
Spil (kW)
6.5
Lineaire aandrijfas (kW)
1 (Siemens: 0,94)
Radiaal aangedreven gereedschap (kw)
1 (Siemens: 0,94)
Terug live tool (kw)
1 (Siemens: 0,94) (optioneel)
Koelpomp (kW)
0.4
Anderen
Afmetingen (mm)
2565x1350x1850
Gewicht (kg)
2900

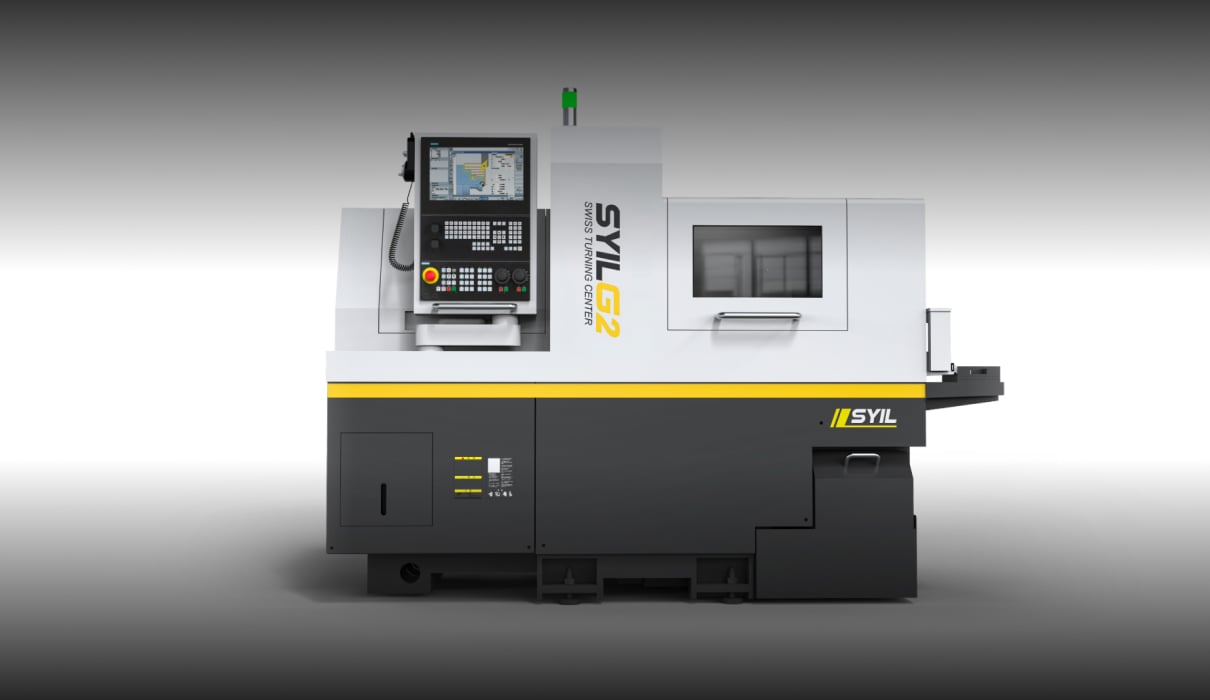

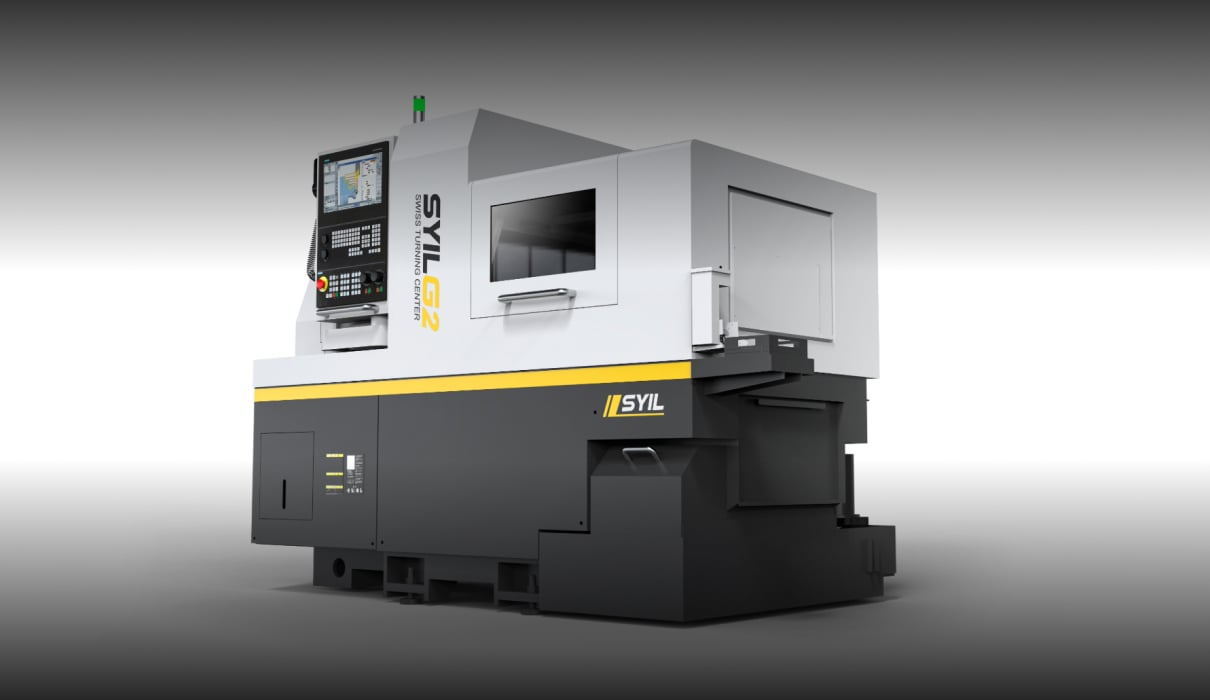

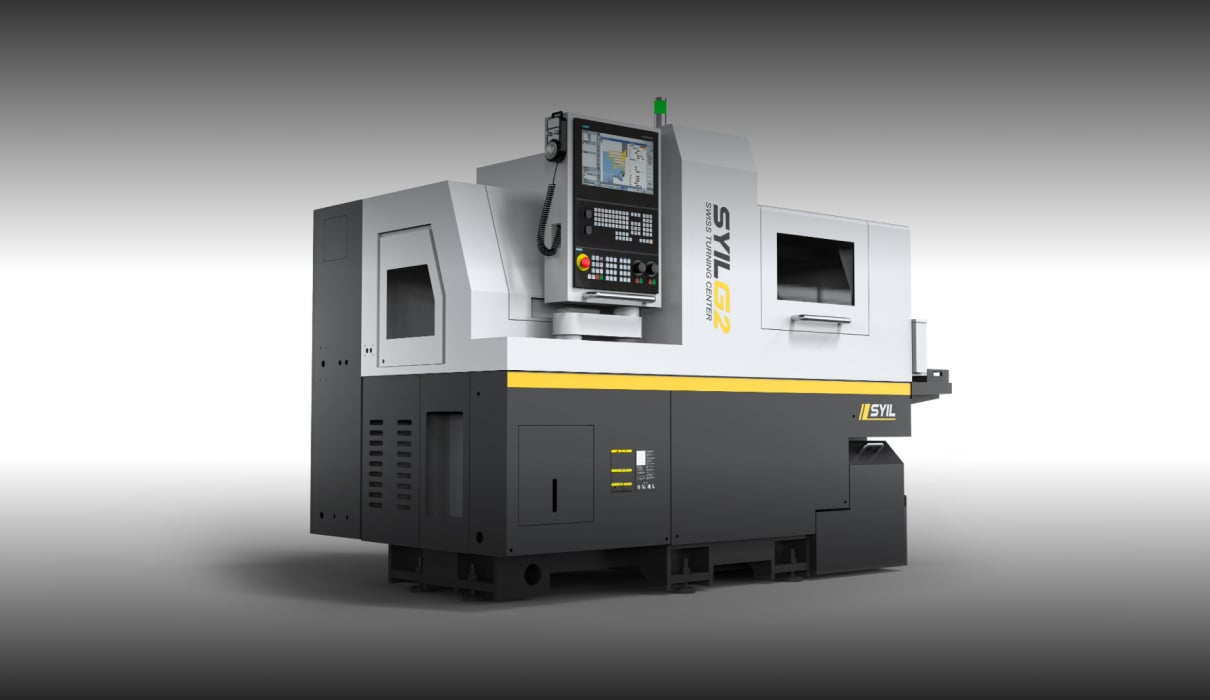

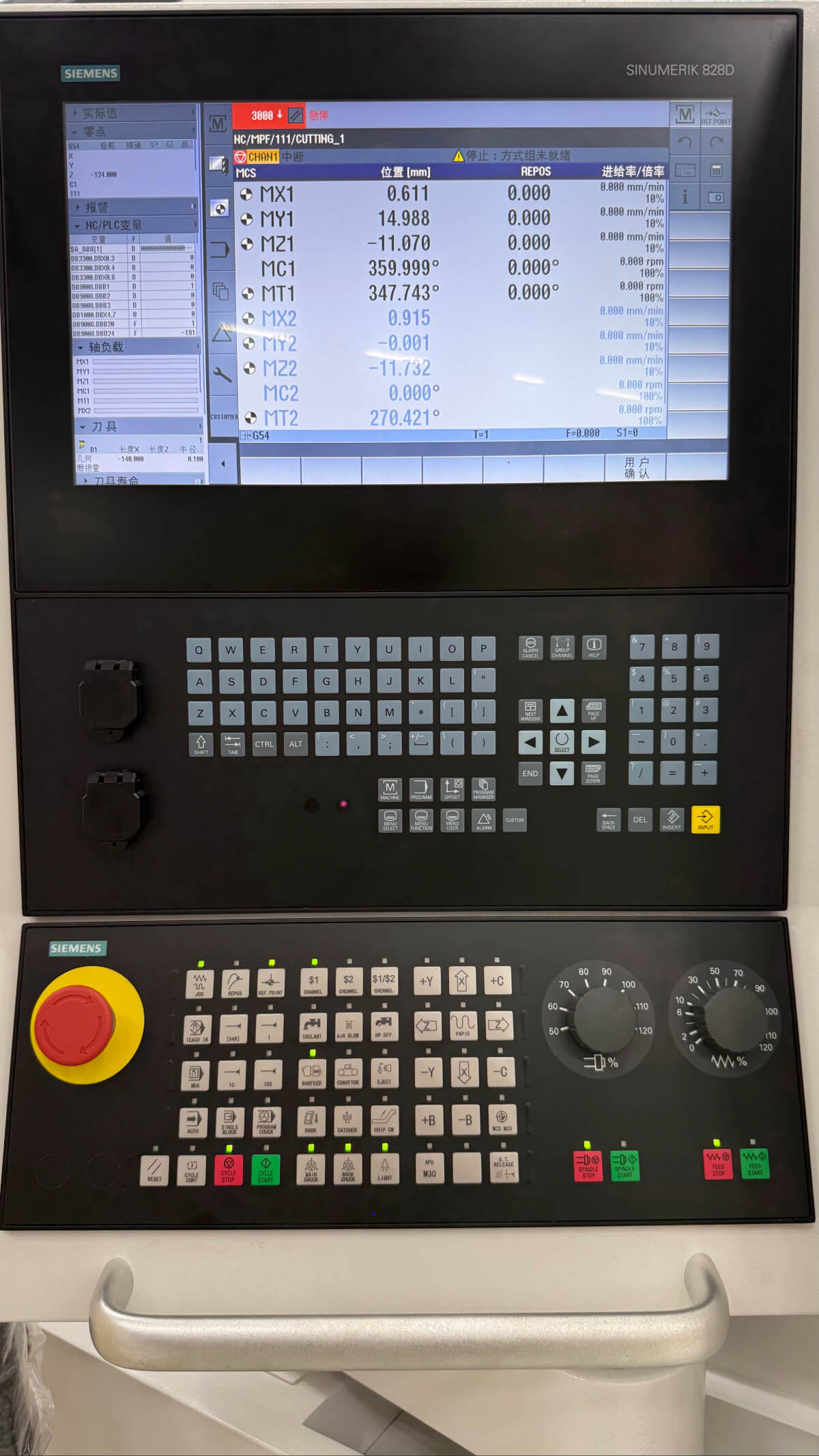

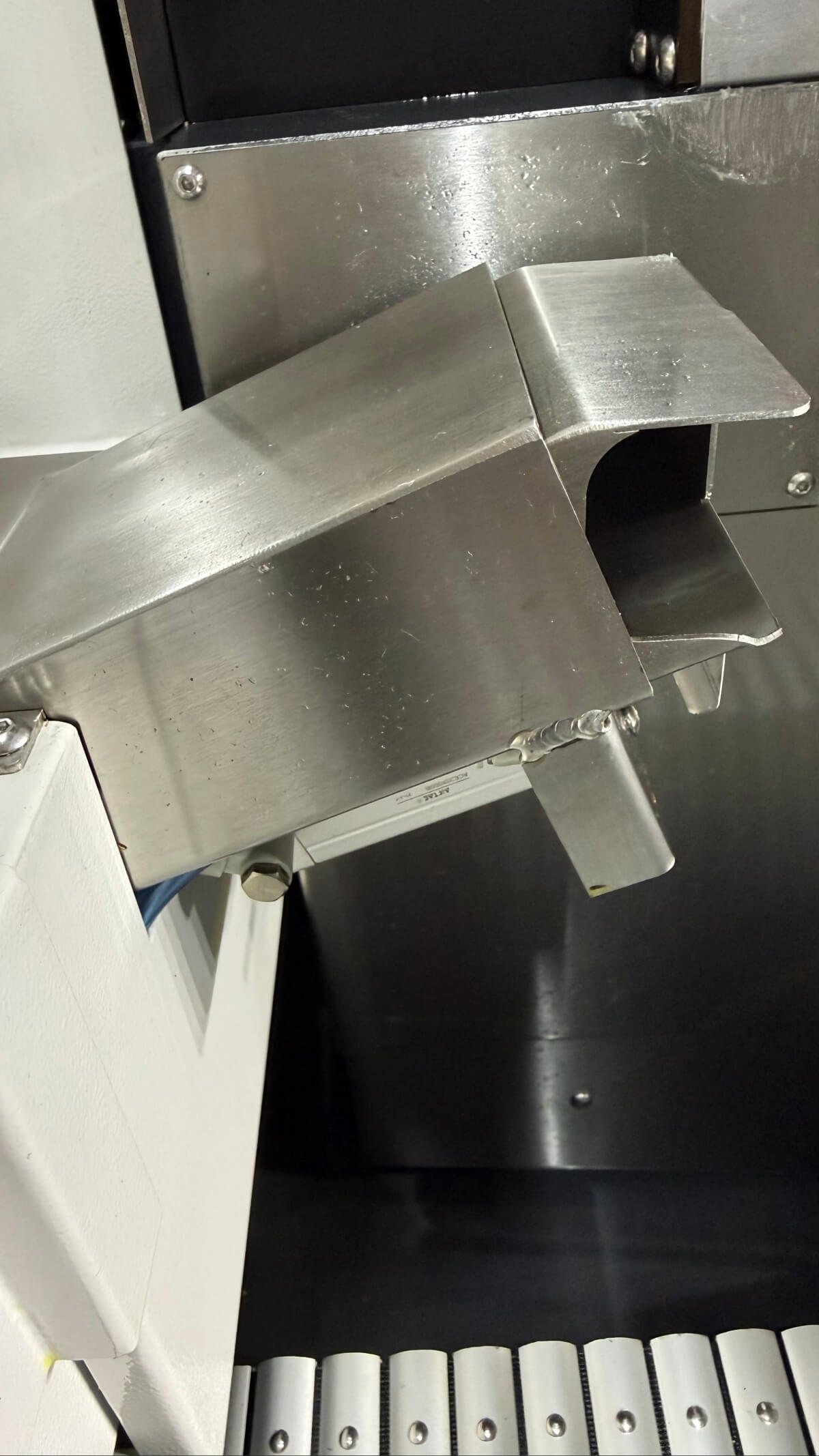

Kenmerken van SYIL G2
Ideaal voor het bewerken van kleine en lange onderdelen met uitzonderlijke precisie en stabiliteit.
Technische specificaties
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Bewerkingscapaciteit
Max. staafdiameter (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Spildoorlaat (diameter) (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Max. bewerkingslengte (mm) (zonder geleidebus)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
Max. bewerkingslengte (mm) (vaste geleidebus)
220(optioneel)
220(optioneel)
220(optioneel)
220(optioneel)
220(optioneel)
220(optioneel)
Max. bewerkingslengte (mm) (roterende geleidebus)
180
180
180
180
180
180
Max. spandiameter tegenspil (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Max. boordiameter hoofdspil (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. tapdiameter hoofdspil
M10
M10
M10
M10
M10
M10
Max. boordiameter tegenspil (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. tapdiameter tegenspil
M8
M8
M10
M10
M10
M10
Max. boordiameter radiaal aangedreven gereedschap (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Max. tapdiameter radiaal aangedreven gereedschap
M6
M6
M6
M6
M6
M6
Max. boordiameter aangedreven gereedschap achterzijde (mm)
Φ8(optioneel)
Φ8(optioneel)
Φ8(optioneel)
Φ8
Φ8(optioneel)
Φ8
Max. tapdiameter aangedreven gereedschap achterzijde
M6(optioneel)
M6(optioneel)
M6(optioneel)
M6
M6(optioneel)
M6
Mechanische gegevens
Spiltoerental (r/min)
10000(roterende geleidebus 8000)
10000(roterende geleidebus 8000)
10000(roterende geleidebus 8000)
10000(roterende geleidebus 8000)
10000(roterende geleidebus 8000)
10000(roterende geleidebus 8000)
Toerental tegenspil (r/min)
10000
10000
10000
10000
10000
10000
Toerental radiaal aangedreven gereedschap (r/min)
5000
5000
6000
6000
6000
6000
Toerental aangedreven gereedschap achterzijde (r/min)
6000 (optioneel)
6000 (optioneel)
6000 (optioneel)
6000
6000 (optioneel)
6000
IJlgang (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
IJlgang (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Spilslag (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Herhaalnauwkeurigheid (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Gereedschapssysteem
Buitendraaigereedschappen
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Gereedschappen voor vlakbewerking
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radiaal aangedreven gereedschappen
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Houder voor diepboren
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, optioneel)
2(ER16, optioneel)
2(ER16, optioneel)
2(ER16, optioneel)
Gereedschappen voor achterzijdebewerking
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Aangedreven gereedschap achterzijde
--
--
Optioneel
4(ER16)
Optioneel
4(ER16)
Houder voor achterzijdedraaien
--
--
geen
2(□16, optioneel)
geen
2(□16, optioneel)
Motorvermogen
Spil (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Tegenspil (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Lineaire aandrijfas (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radiaal aangedreven gereedschap (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Aangedreven gereedschap achterzijde (kW)
0.75
0.75
1(Siemens:0.94)(optioneel)
1(Siemens:0.94)
1(Siemens:0.94)(optioneel)
1(Siemens:0.94)
Koelvloeistofpomp (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Gewicht en afmetingen
Gewicht (kg)
2400
2400
2900
3000
2900
3000
Afmetingen (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
