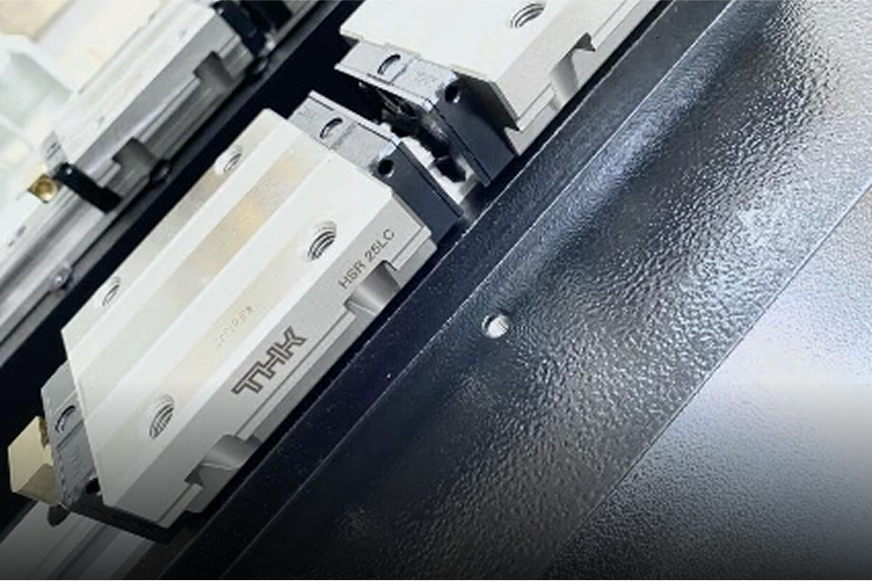

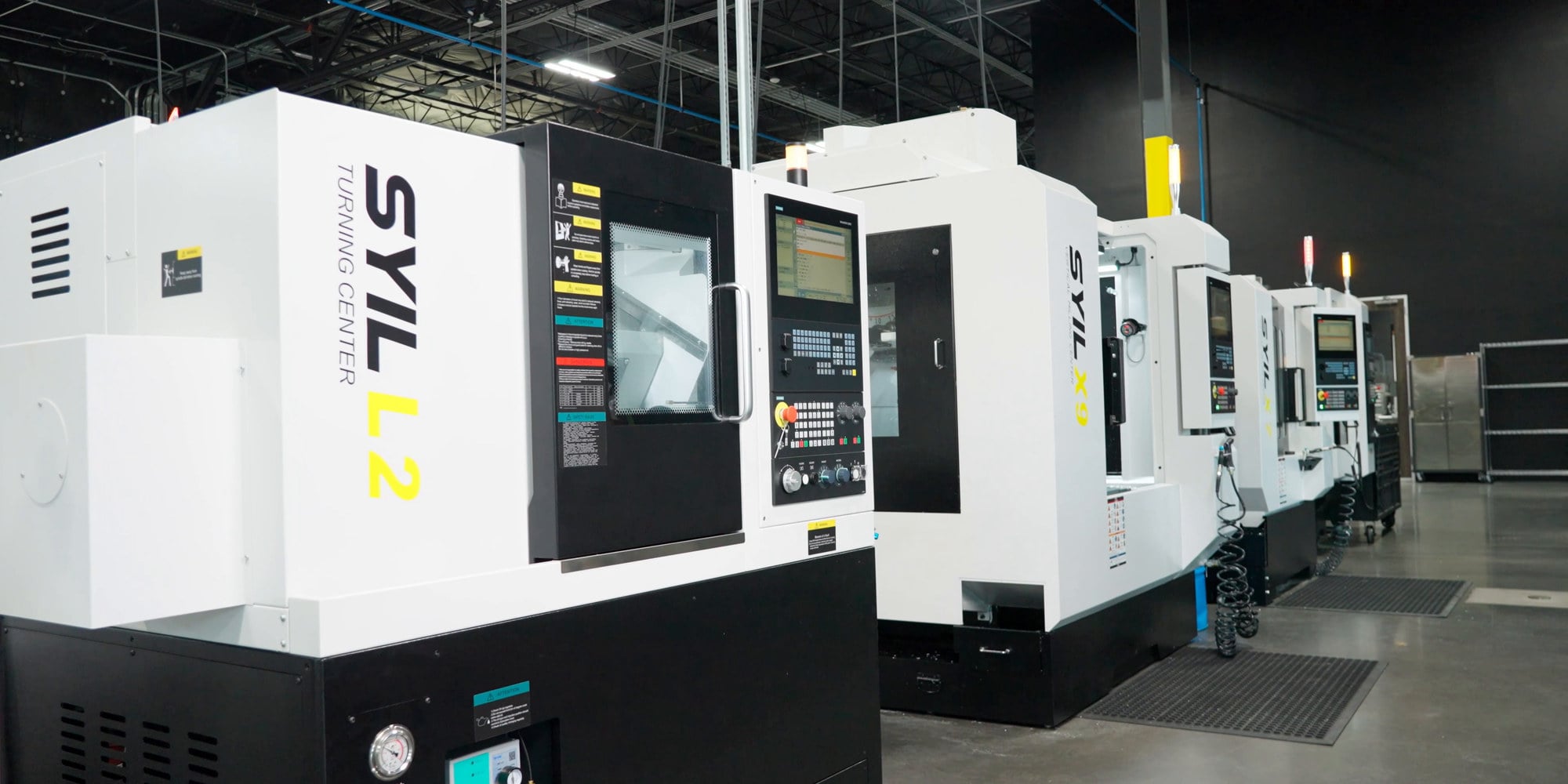

THK
Zeer nauwkeurige kogelomloopspindels en lineaire geleiders

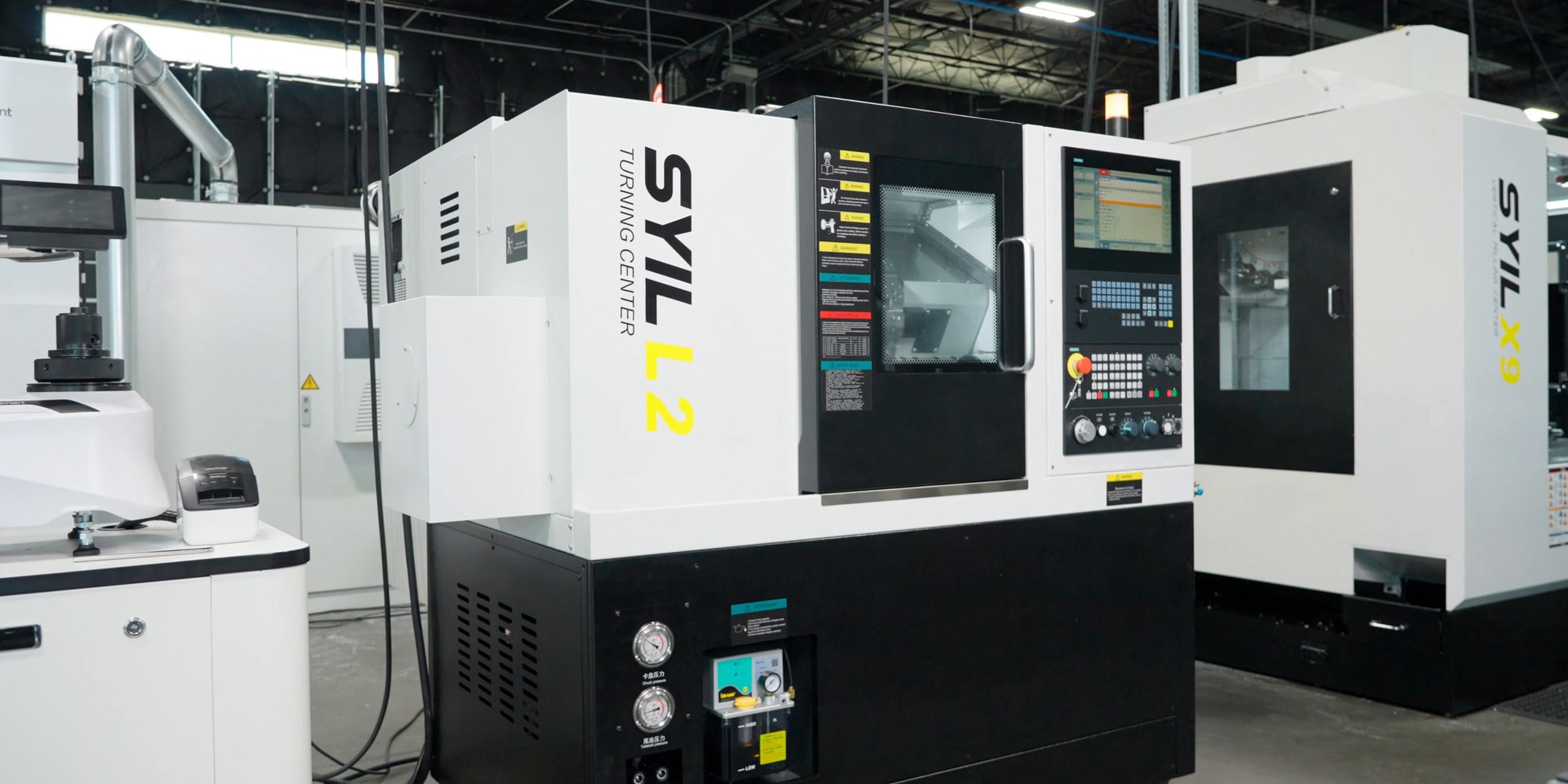

Verwerkingscapaciteit

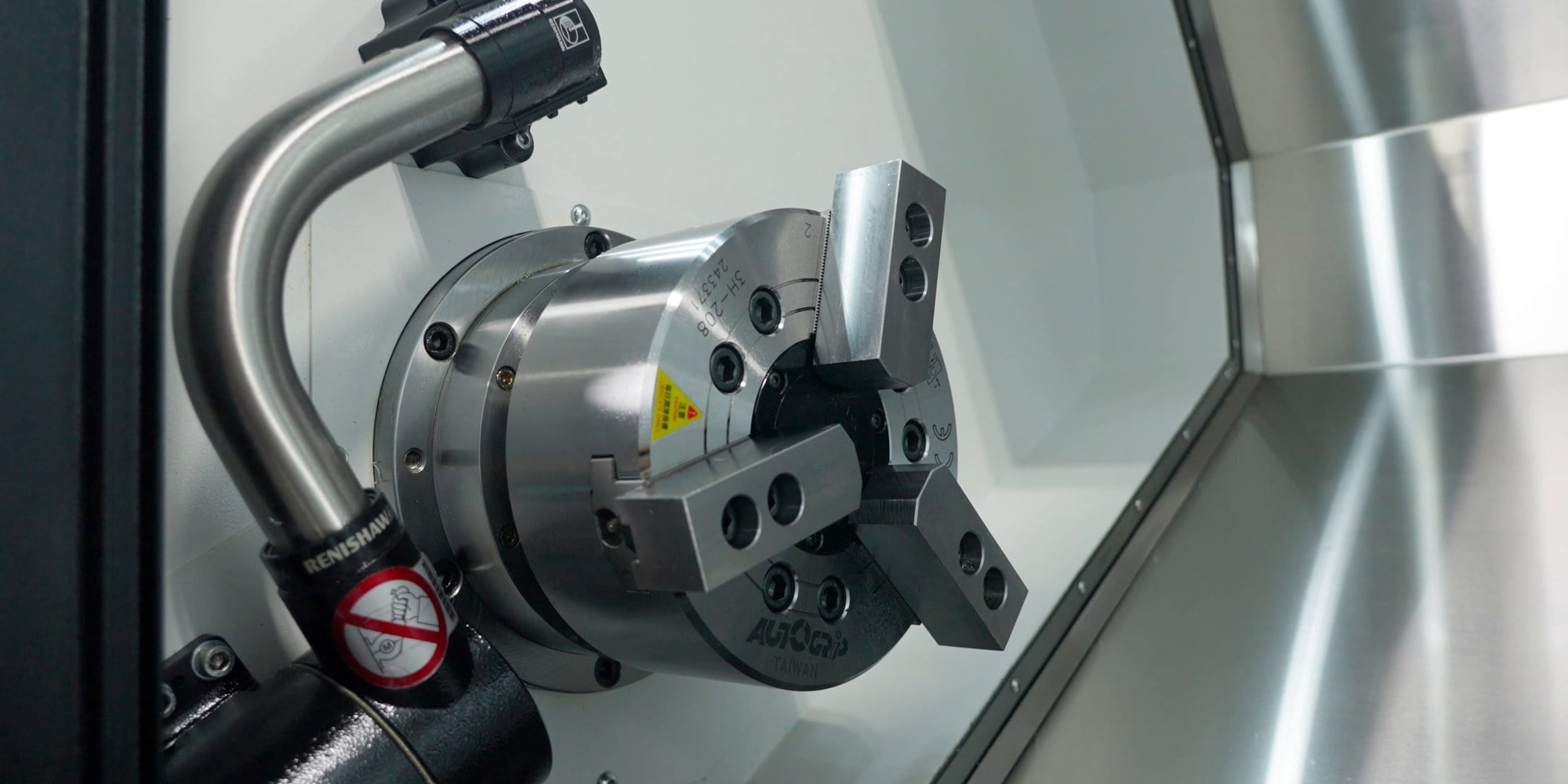

Klauwplaat afmeting
200 mm
Max. zwenkdiameter boven bed
ø510 mm
Max. zwenkdiameter over wagen
ø260 mm
Max. werkstuklengte
300 mm
Max. werkstukdiameter
ø380 mm
Spil
Spiltoerental
4000 rpm
Spindelneus
A2-6
Diameter spindelboring
ø66 mm
Boringdiameter door spil
ø52 mm
Spilvermogen
11/15 kW
Gereedschapshouder
Type
Servokoepel

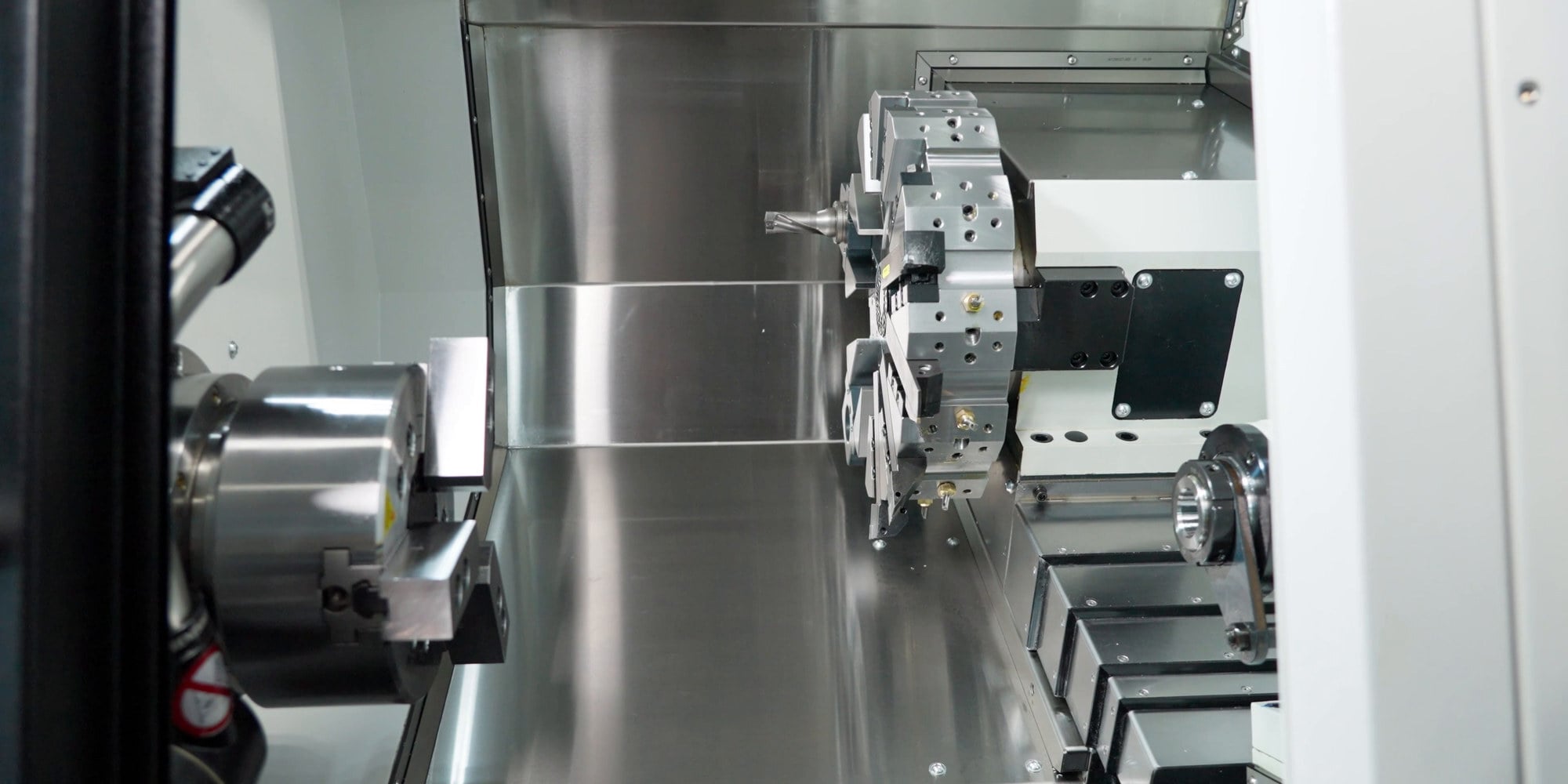

Gereedschapsrevolver
8 posities (optioneel 12)
Grootte gereedschapsschacht
25×25/20×20 mm
Gereedschapsschachtdiameter
ø40/ø32 mm
Verplaatsingen
X Ijlgang
30 m/min
Z Ijlgang
30 m/min
X-as
200 mm
Z-as
360 mm
Machinegrootte en gewicht
Afmetingen (L×B×H)
1775×1600×1690 mm
Gewicht
3050 kg

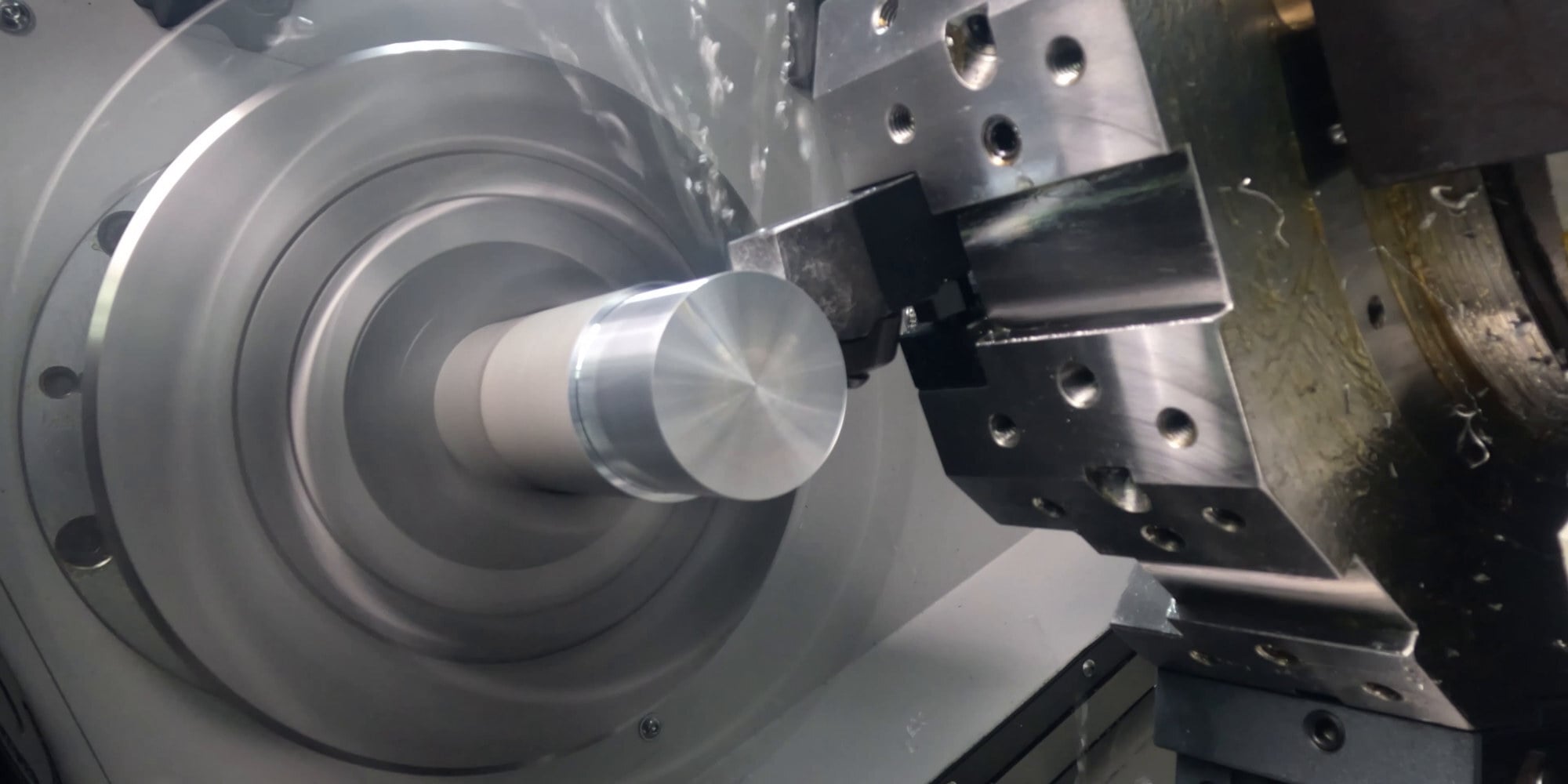

Draaien met hoge prestaties
Met SYIL draaimachines kunt u superieure nauwkeurigheid en herhaalbaarheid verwachten. De geavanceerde CNC-technologie zorgt ervoor dat elke snede nauwkeurig is, wat resulteert in consistente en hoogwaardige onderdelen. Of u nu prototypes maakt of kleine metalen onderdelen in grote hoeveelheden produceert, SYIL-draaibanken leveren keer op keer uitzonderlijke resultaten.

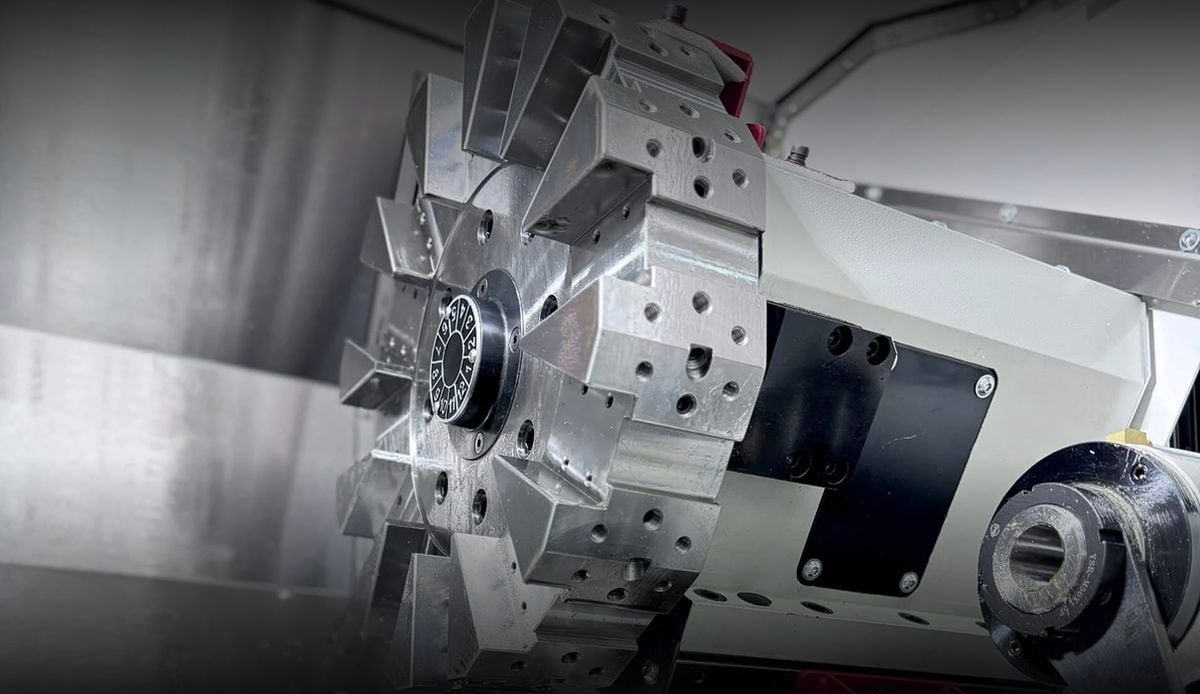

Gereedschapsrevolversysteem met 8/12 posities
Een duurzame gereedschapsrevolver is bestand tegen een koelmiddeldruk van 70 kg
.png)

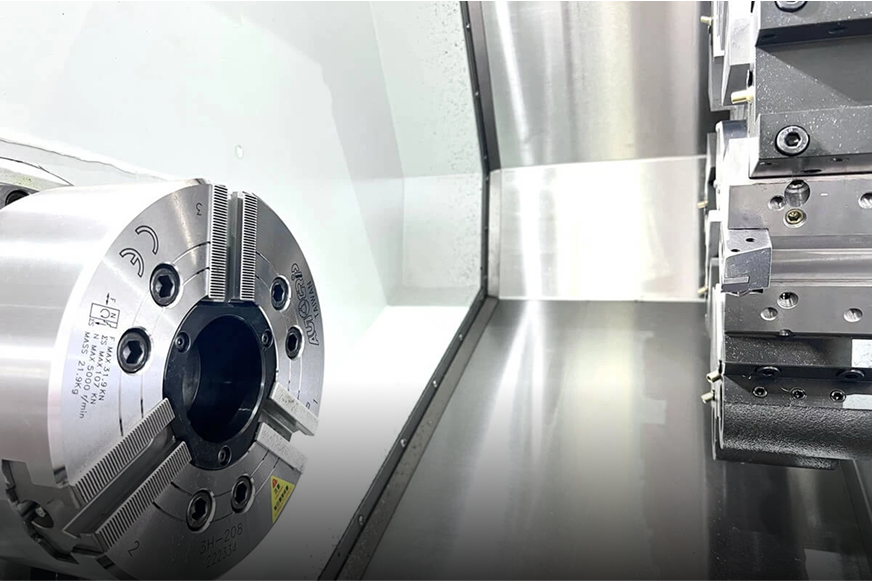

Hoge snelheid servo-spindeleenheid
Maximaal spiltoerental van 4000 tpm
Opties voor de SYIL L2

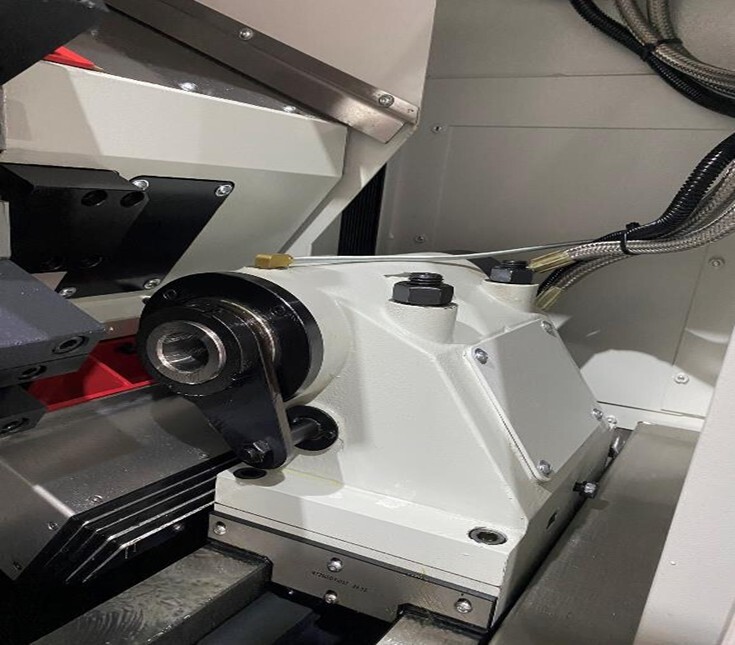

Inclusief eigen scherm voor de beweging van de losse kop.

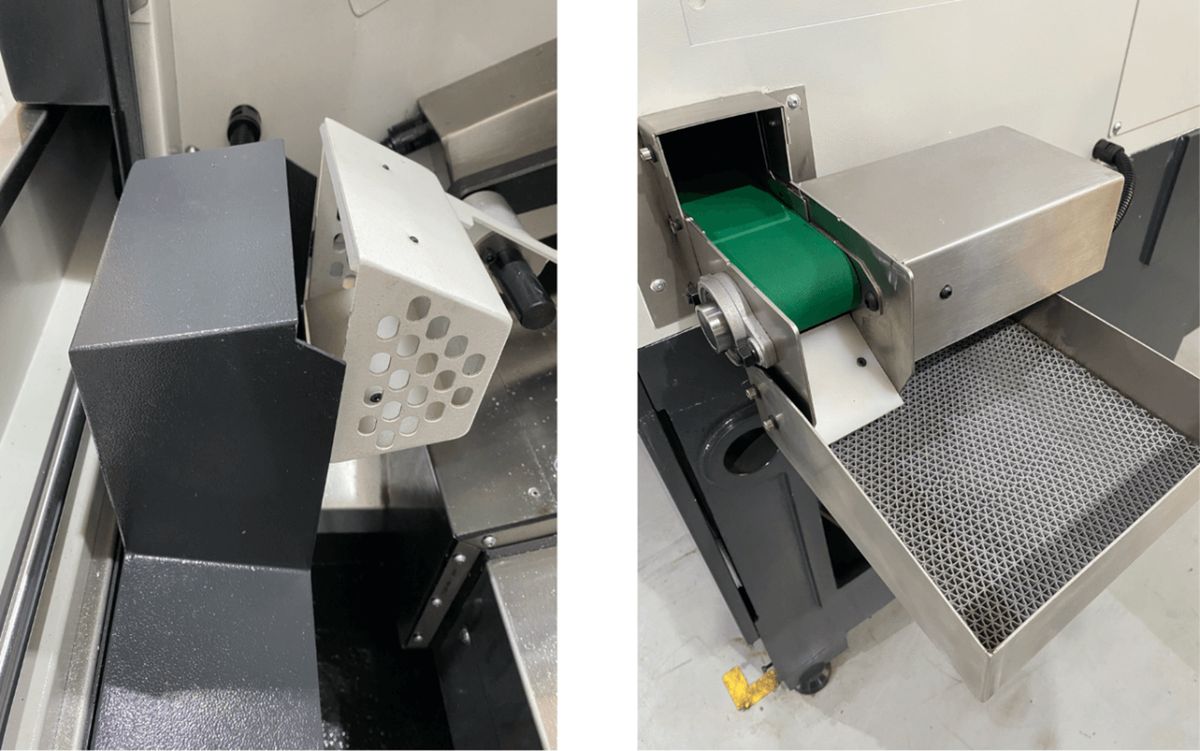

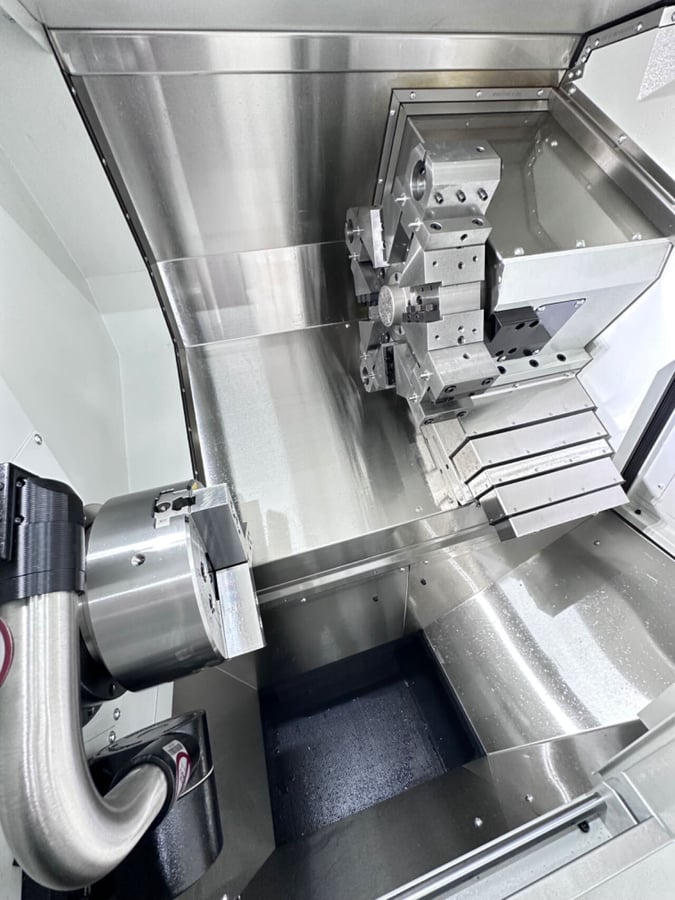

Inclusief spanenwagen.
Renishaw.

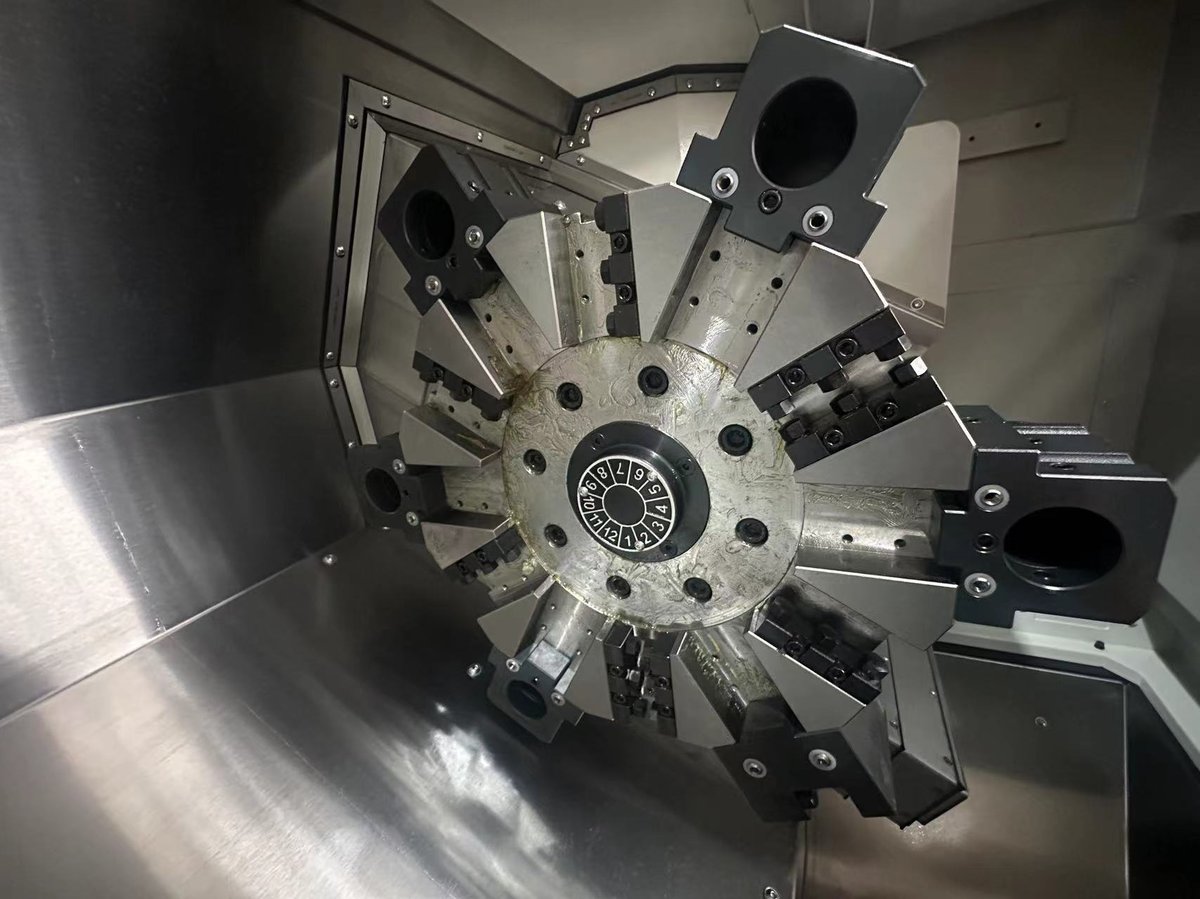

Voor de L2.
Bloktype 25x25 mm.
.jpg?width=1200&height=900&name=option%205%20Tools%20Turret%20(L2).jpg)
Technische specificaties
L2
L3
L4
Bewerkingscapaciteit
Klauwplaatmaat
200 mm
200 mm
250 mm
Max. draaidiameter boven bed
ø510 mm
ø550 mm
ø630 mm
Max. draaidiameter boven slede
ø260mm
ø290mm (met Y-as: 200mm)
ø330 mm
Max. werkstuklengte
300mm
500mm (met Y-as: 530mm, met tegenspil: 450mm)
800 mm (1100 mm/ 1500mm)
Max. werkstukdiameter
ø380mm
ø380mm
ø520mm
Spil
Max. toerental
4000rpm
4000rpm
3500 rpm
Spilneus
A2-6
A2-6
A2-8
Spilboring
ø66mm
ø63mm
ø91mm
Spildoorlaat
ø52mm
ø52mm
ø75mm
Spilvermogen
11/15kW
11/15kW
15/18,5 kW
Min. C-as-indexering
--
0.001°
--
Tegenspil
Klauwplaatmaat
--
150 mm
--
Nominaal / max. toerental
--
1750/6000rpm
--
Spilneus
--
A2-5
--
Spilboring
--
ø56mm
--
Spildoorlaat
--
ø45mm
--
Spilvermogen
--
11kW
--
Verplaatsingen
--
530 mm
--
IJlgang
--
30m/min
--
Gereedschapshouder
Type
Servorevolver
Revolver met aangedreven gereedschap
Servorevolver
Gereedschappen
8/12
12
12
Gereedschapsschachtmaat
25x25/20x20mm
25x25mm
25x25mm
Gereedschapsschachtdiameter
ø40/ø32mm
ø40mm
ø40mm
Min. gereedschap tot gereedschap
--
0.2 seconden
0.2s
Max. gereedschap tot gereedschap
--
0.5s
0.5s
Max. toerental aangedreven gereedschap
--
5000rpm
5000rpm
Model aangedreven gereedschap
--
BMT55
BMT55
Verplaatsingen
X-ijlgang
30m/min
30m/min
30m/min
Z-ijlgang
30m/min
30m/min
30m/min
Y-ijlgang
--
15m/min
--
X-verplaatsing
200mm
190+10mm
260+10 mm
Z-verplaatsing
360mm
550mm (met Y-as: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Losse kop
Verplaatsing van losse kop tot klauwplaat
--
465mm (met Y-as: 500mm)
--
IJlgang losse kop
--
30m/min
10m/min
Penkoker-conus
--
MT4
MT5
Afmetingen en gewicht
Afmetingen (LxBxH)
1775x1600x1690mm
2500x1720x1740mm (met Y-as: 2680x1750x1850mm, met tegenspil: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
